Auto Cad_블록/외부참조 CLIP

Auto CAD를 사용하다 보면 외부참조(XREF)나 블록(Block)을 그대로 불러와야 하는 경우가 많습니다. 하지만 참조된 도면 전체가 필요하지 않고, 특정 부부난 활용하고 싶을 때가 있죠. 이럴 때 매우 유용하게 활용되는 기능이 바로 XCLIP 명령어입니다.

이번글에서는 XCLIP 명령어란 무엇인지, 사용법, 실무에서 활용되는 사례, 그리고 꿀팁까지 정리해 보겠습니다.

1.XCLIP이란?

XCLIP은 외부참조(XREF)나 블록(Block)에 클리핑 경계(Clip Boundary)를 지정하여 특정 부분만 화면에 표시하는 기능입니다. 쉽게 말해, 이미 불러온 도면에서 불필요한 영역은 숨기고 원하는 부분만 잘라내어 보여주는 기능입니다.

예를 들어, 건축 설계에서 대지 전체 도면을 불러왔는데, 내가 작업할 영역은 전체 중 일부라면 전체 도면을 다 보고 있을 필요가 없습니다. 이때 XCLIP을 사용하면 필요한 부분만 딱 잘라서 표시할 수 있습니다.

주요 특징은 블록(Block)이나 외부참조(XREF)에서만 사용이 가능하며, 사각형, 다각형, 원형 등 폴리선(Polyline)으로 이루어져 있다면 다양한 경계 지정이 가능합니다. 언제든지 경계를 변경하거나 원래 상태로 되돌릴 수 있으며, 출력 시에도 클립 된 영역만 표시됩니다.

2. XCLIP 사용법

XCLIP의 기본적인 실행 과정은 다음과 같습니다.

• 명령어 실행
  - 명령어 창에 XCLIP 혹은 XC입력 후 Enter
• 객체 선택
  - 클리핑 할 대상을 선택(외부참조나 블록만 가능)
• 옵션 1 선택
  - New Boundary(새 경계) : 새로운 클립(clipping) 경계 만들기
  - Generate Polyline(폴리선 생성) : 클립(clipping) 경계선을 폴리라인으로 생성
  - Delete(삭제) : 기존 클립(clipping) 경계 제거
  - On(켜기) : 꺼져있는 블록이나 외부참조를 경계에 맞춰 클립
  - Off(끄기) : 클립을 일시적으로 끄기
• 옵션 2 선택
  - 폴리선 선택 : 그려져 있는 폴리선(Polyline)에 맞춰 클립
  - Polygon(폴리곤) : 원하는 점을 지정하여 다각형 모양으로 클립
  - Rectangle(직사각형) : 첫 번째 지정 점과 두 번째 지정 점을 이어 직사각형 모양으로 클립
  - Invert(반전 자르기) : 지정된 영역이 아닌 바깥쪽 영역만 표시
• 경계 지정 : 사각형(Rectangle) 또는 다각형(Ploygon)으로 된 영역 지정
• 결과 확인 : 지정된 영역만 남기고 나머지는 숨김

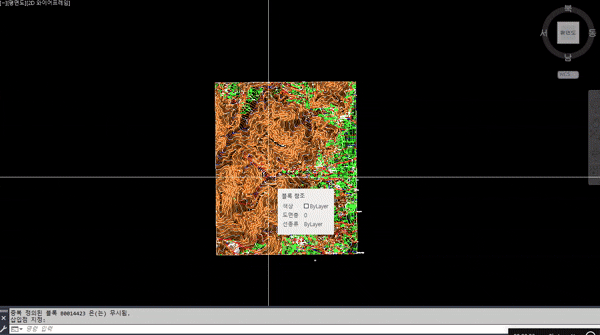

<XCLIP 사용 예시>

3. XCLIP실무 활용 예시

• 건축 설계 도면 관리
  - 전체 단지 배치로를 불러와 필요한 동(건물)만 보여줄 때
  - 지하 주차장 전체 도면 중 내가 작업할 부분만 표시할 때
• 구조/설비 협업
  - 구조팀이 제공한 전체 구조도에서 특정 층만 보여주기
  - 설비 도면을 불러와 필요한 배관 구간만 표시
• 프레젠테이션 & 출력
  - 전체 도면이 너무 복잡할 경우, 발표용 도면에 필요한 영역만 추출
  - 클라이언트에게 특정 구간만 보이도록 정리

4. XCLIP 꿀팁

• Invert 옵션 활용
  - 경계 내부가 아닌 외부를 보여줄 수도 있어, 특정 부분을 가리고 나머지를 강조할 때 유용합니다.
• 폴리선(Polyline) 경계 활용
  -복잡한 모양의 영역을 클립해야 한다면, 미리 폴리선(Polyline)으로 영역을 그린 후 XCLIP에서 경계로 활용할 수 있습니다.
• 도면 관리 효율화
  -전체 도면을 불러올 경우 속도가 느려지거나 불필요하게 복잡해집니다. XCLIP으로 필요한 부분만 남기면 작업 속도와 가독성이 크게 향상됩니다.

5. 마무리

XCLIP은 단순하게 도면을 잘라내는 기능이 아니라, 작업 효율을 극대화하고 협업을 원활하게 해주는 필수 도구입니다. 건축, 구조, 설비, 토목 등 다양한 분야에서 활용할 수 있으며, 발포용 도면이나 출력용 도면에서도 아주 유용합니다.

앞으로 외부참조를 사용할 때 전체 도면이 복잡하다면 꼭 XCLIP을 활용해 보세요. 작업이 훨씬 깔끔하고 효율적으로 진행될 것입니다.
