Auto Cad_속성 블럭 텍스트 유지한 상태로 분해하기

Auto Cad에서 작업을 하다 보면 블록(Block)을 해체해야 하는 상황이 자주 발생합니다. 예를 들어, 협력사로부터 받은 도면에 이미 만들어진 블록이 들어 있는데, 해당 블록 안의 선이나 객체를 수정하거나 속성을 유지하면서 자유롭게 다루고 싶을 때가 있죠. 이때 많은 사람들이 사용하는 명령어가 Explode입니다. 하지만 Explode는 블록 안의 속성(Attribute)을 일반 텍스트로 변환하지 못하거나, 원래의 속성을 잃어버리는 단점이 있습니다.

이런 문제를 해결해 주는 명령어가 바로 Burst입니다. Burst는 Explode와 비슷하게 블록을 해체하지만, 속성값을 텍스트로 변환하여 유지한다는 큰 차벽점을 가지고 있습니다. 즉, 블록을 해체하면서도 속성을 잃지 않고 계속 활용할 수 있는 기능인 것이죠.

이번글에서는 Burst 명령어의 개념과 사용법, 실무에서 유용하게 활용할 수 있는 예시까지 다뤄보겠습니다.

1.Burst란 무엇인가?

Burst는 오토데스크에서 제공하는 Express Tools에 포함된 기능으로, 단순 블록 해체가 아닌 속성을 보존하면서 블록을 분해하는 명령어입니다.

• Explode : 블록 해체 → 속성(Attribute)이 사라지고 기본 정의값으로 돌아감
• Burst : 블록 해체 → 속성(Attribute)이 일반 텍스트로 변환되어 유지됨

즉, Burst는 Explode의 업그레이드 버전이라고 할 수 있습니다.

예를 들어, 속성 블록(ATTDEF)으로 작성된 블록에 "실 번호 : T-001"이라는 값이 입력되어 있을 경우, Explode를 하면 원래 속성 정의값(EX : 실 번호)만 남고 입력값은 사라집니다. 하지만 Burst를 사용하면 "T-001"이라는 입력값이 일반 텍스트로 변환되어 유지됩니다.

2.Burst 사용법

• 실행방법
  - 명령어 창에 Burst를 입력
  - 해체할 블록 선택
  - Enter → 블록이 해체되며 속성은 텍스트로 변환되어 남음
• 아이콘 실행
  - Express Tools → Blocks → Explode Attributes 클릭
• Burst 실행 예시

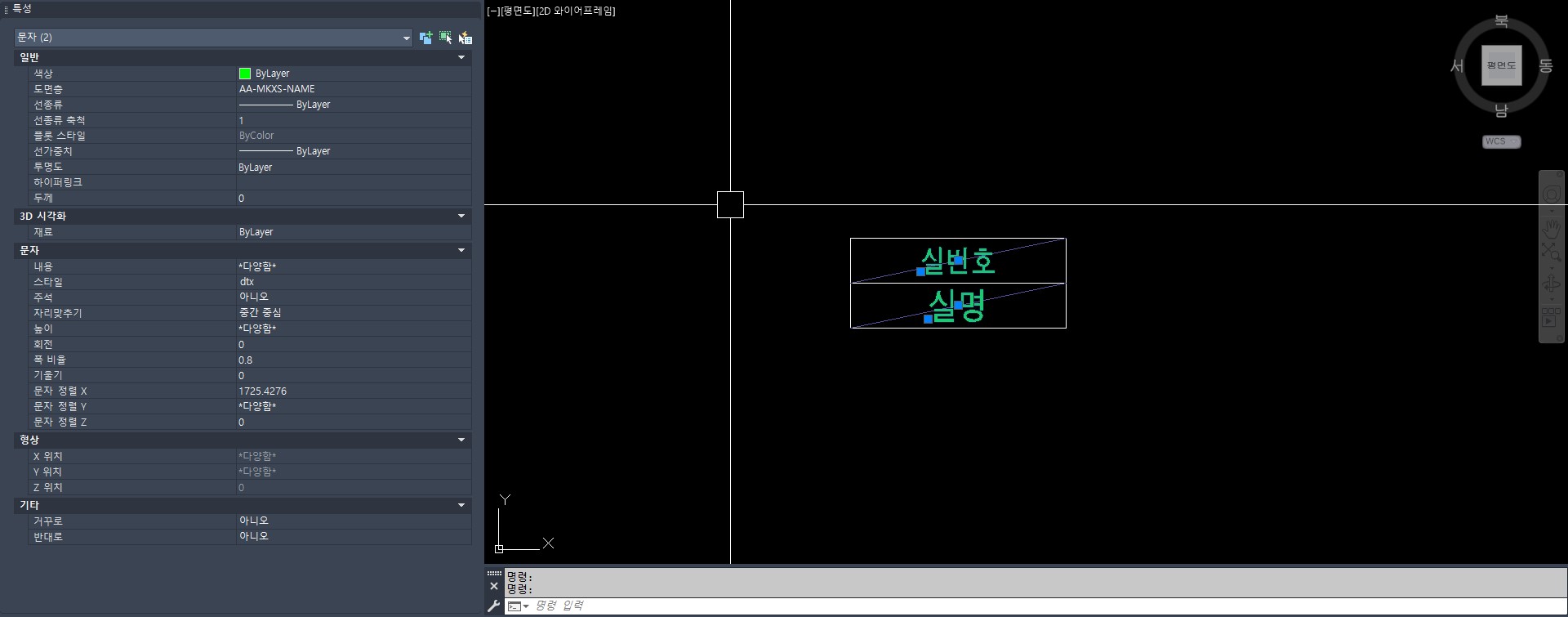

<Burst 실행 전>

<Burst 실행 후>

3. Burst의 활용 사례

• 속성 블록을 유지하면서 도면 수정할 때
  -실무에서는 속성 블록을 이용해 도면번호, 방번호, 자재명, 장비코드 등을 입력하는 경우가 많습니다. 하지만 블록 내부의 선을 수정해야 할 때는 해체가 필요하죠. 이때 Explode를 사용하면 입력한 속성이 날아가지만 Burst를 사용하면 값이 그대로 남습니다.
• 협력사 도면 정리
  - 외부에서 받은 도면은 다양한 블록이 들어 있는데, 속성이 포함된 블록이 많습니다. Burst를 사용하면 해당 속성을 유지하면서 도면을 정리할 수 있어 효율적입니다.
• 도면 레이어 정리 및 수정
  - Burst를 이용해 블록을 해체하면서 속성값을 텍스트로 유지하면, 이후 검색이나 데이터 추출(Data Extraction)에도 유리합니다.

4.Burst 사용 시 주의사항

• Express Tools 설치 필요
  - Burst는 기본 오토캐드 명령어가 아니라 Express Tools에 포함된 기능입니다. 설치가 되어 있지 않다면 사용이 불가능합니다.
• 속성만 텍스트 변환
  - 속성값은 텍스트로 변환되지만, 블록 안의 객체(선, 도형 등)는 일반 객체로 분해되기 때문에 관리가 어려워질 수 있습니다.
• 대량 작업 시 주의
  - 도면 전체에 수백 개 이상의 속성 블록이 있다면 Burst 실행 후 속성이 모두 텍스트화되므로, 수정과 변경이 어렵습니다. 따라서 꼭 필요한 블록만 선택적으로 해제하는 것이 좋습니다.

5.Burst VS Explode 비교 정리

구분	Explode	Burst
기능	블록 해제	블록 해제 + 속성 텍스트 변환
속성유지	사라짐	텍스트로 변환되어 유지
활용도	단순 블록 해제	속성 유지가 필요한 경우
설치필요	기본 제공	Express Tools 필요

6. 실무 꿀팁

• 속성값 유지가 필요 없는 경우 → Explode 사용
• 속성값을 반드시 보존해야 하는 경우 → Burst 사용
• 대량 작업 시 효율적인 방법 : Qselect 또는 Filter를 이용해 속성 블록만 한 번에 선택 후 Burst 실행

7. 마무리

Burst는 단순히 블록을 폭파하는 명령어가 아니라, 속성을 보존하면서 도면을 수정할 수 있게 도와주는 도구입니다. 실무에서는 속성 블록을 자주 활용하기 때문에, Explode 대신 Burst를 습관적으로 사용하는 것이 훨씬 안전하고 효율적입니다.

특히 협력사 도면이나 대규모 프로젝트에서 받은 블록들을 정리할 때는 Burst가 필수적이라고 할 수 있습니다. 앞으로 도면 작업 시 꼭 Burst를 활용해 보시길 추천드립니다.
