Auto Cad_포인트 스타일 설정

Auto Cad를 사용하다 보면 특정 지점(Point)을 표시하거나 좌표를 확인해야 하는 경우가 자주 생깁니다. 예를 들어, 측량 좌표를 도면에 찍을 때나 기준점을 나타낼 때, 혹은 특정 위치를 표시하는 기준점으로 활용할 때가 많습니다. 이때 단순히 점으로만 표시된다면 가시성이 떨어지고, 도면 내 다른 객체와 구분하기 어렵습니다. 바로 이런 상황에서 활용되는 기능이 PTYPE(Point Style) 명령어입니다.

이번 글에서는 PTYPE 명령어의 개념, 사용 방법, 활용 사례, 꿀팁을 차례대로 정리해 보겠습니다.

1. PTYPE이란?

PTYPE(Point Style)은 Auto Cad에서 점(Point)의 표시 모양을 변경할 수 있는 명령어입니다.
CAD 기본 설정에서는 점이 단순히 도트(DOT) 형태로 보이는데, 이 경우 확대하지 않으면 보이지 않거나 도면 내에서 찾기 어렵습니다. 하지만 PTYPE을 사용하면 점을 원형, 십자선, 박스, 원 속의 점 등 다양한 모양으로 바꿀 수 있어 가독성과 활용성이 크게 높아집니다.

즉, PTYPE은 도면 내 기준점을 직관적으로 확인할 수 있도록 도와주는 도구라 할 수 있습니다.

2. PTYPE 명령어 실행 방법

PTYPE 명령어는 매우 간단하게 실행할 수 있습니다.

• 명령어 창에 PTYPE 입력
  - 명령어를 입력하면 "Point Style"창이 열립니다.
• Point Style 창에서 원하는 점 모양 선택
  - 총 20여 가지의 점 스타일을 제공하며, 십자선, 원형, 사각형, 점 + 원, 점 + 사각형 등 다양한 선택지가 있습니다.
• Size 설정
  - 화면에 상대적인 크기 설정(Relative To Screen) : 화면 크기에 맞춰 point의 크기 설정
  - 절대 단위로 크기 설정(Avsolute Units) : Auto Cad에 설정되어 있는 단위에 맞춰 크기 설정
  두개의 방식 중 원하는 방식으로 점 크기 용도에 맞춰 설정합니다.
• 확인 버튼 클릭
  - 선택한 모양으로 화면 상 도면에 반영되어 적용됩니다.

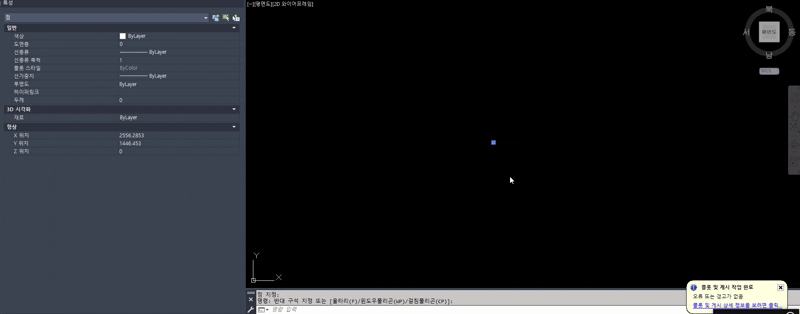

<PTYPE 활용 방법>

3. 활용 사례

PTYPE은 실무에서 다양한 상황에서 사용됩니다.

• 측량 도면 작성
  - 측량 좌표값을 CAD에 입력하면 기준점(Point)이 찍히는데, 단순한 도트(DOT)로 표시되면 도면에서 찾기 어렵습니다. 이때 십자선 + 원형과 같은 스타일을 적용하면 가독성이 크게 향상됩니다.
• 기준점 설정
  - 건축, 토목 도면에서 특정 지점을 기준으로 작업할 때 PTYPE을 활용하면 기준점을 명확히 표시할 수 있습니다.
• 객체 배치 기준
  - 가구 배치, 설비 배치 시 특정 중심점을 잡아야 할 때도 활용할 수 있습니다.
• 점과 연관된 명령어와 함께 사용
  -Point 및 Divide와 같이 점으로 표현되어 있는 경우 크기가 너무 작아 가독성이 떨어지는 경우가 있을 때 크기나 보기 편한 모양으로 Style을 변경하여 사용하실 수 있습니다.

4. PTYPE 사용 꿀팁

• 도면 크기에 맞는 점 크기 설정하기
  - 화면에 상대적인 크기 설정(Relative To Screen)으로 설정하면 확대/축수 시에도 항상 일정 크기로 보이므로 실무에서 많이 활용됩니다.
• Layer와 함께 사용하기
  - PTYPE으로 표시한 점은 별도의 레이어에 관리하면 필요할 때 ON/OFF, FREEZ를 통해 효율적으로 제어할 수 있습니다.
• 점 스타일은 일괄 변경 가능
  - PTYPE은 도면 내 모든 점에 일괄 적용됩니다. 따라서 스타일을 바꾸면 기존에 찍힌 점도 자동으로 변경되어 관리가 쉽습니다.

5. 마무리

PTYPE(Point Style)은 단순한 기능 같지만, 도면 작업의 효율성과 가독성을 크게 향상해 주는 도구입니다. 특히 측량, 기준점 표시, 중심점 관리가 중요한 도면에서는 반드시 알아두어야 할 기능입니다. 건축 업무를 직업으로 가지고 있는 필자의 의견으로는 Divide명령어 사용 시 가장 많이 사용하는 명령어일 듯싶습니다.
작업환경에 맞는 점 스타일과 크기를 설정해 두면 도면 관리가 훨씬 수월해지니, 꼭 활용해 보시길 추천드립니다.
