Auto Cad_중복 객체 정리

도면 작업을 하다 보면 객체가 겹치거나 불필요하게 중복되어 있는 경우가 자주 발생합니다. 특히 외부참조 도면을 붙였다가 분리했을 때, 다른 사람이 작성한 도면을 받아 수정할 때, 또는 도면을 여러 번 복사·붙여 넣기 했을 때 의도치 않게 중복된 선, 폴리라인, 해치 등이 생기기 쉽습니다.

이런 중복객체는 크게 두 가지 문제를 일으킵니다.
- 도면 용량이 불필요하게 커져 작업 속도가 느려짐.
- 출력 결과가 이상하게 보이는 오류 발생(ex. 선이 두껍게 출력되거나 해치가 깨짐)

이 문제를 간단히 해결할 수 있는 기능이 바로 OVERKILL명령어입니다.

1. OVERKILL 명령어란?

OVERKILL은 Auto Cad에서 중복된 객체를 자동으로 찾아 제거하거나 병합하는 명령어입니다.

• 중복 객체 삭제 : 같은 위치에 겹쳐진 선, 폴리라인, 아크, 해치 등을 삭제
• 겹치는 선 정리 : 부분적으로 겹치는 선들을 병합하여 하나로 줄임
• 도면 최적화 : 불필요한 데이터 삭제로 파일 용량 감소 및 도면 성능 개선

즉, 도면을 청소하는 명령어라고 생각하면 이해하기 쉽습니다.

2. OVERKILL명령어 사용법

• 실행 방법
  - 명령어 창에 OVERKILL 입력 후 Enter
  - 정리할 객체 선택
  - 중복 객체 삭제(Delete Duplicate Objects) 창이 나오면 옵션을 설정 후 실행
• 주요 옵션 설명
  대화 상자에서는 어떤 기준으로 중복 객체를 삭제할지 세부적으로 지정할 수 있습니다.
  - 공차(Tolerance) : 오차 허용치
  - 객체 특성 무시 : 색상 선종류 등 속성을 무시할지에 대한 여부 선택

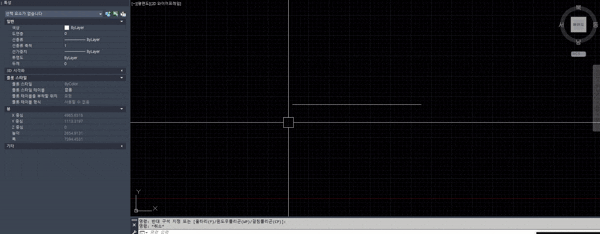

아래 예시는 12개의 선이 겹쳐진 상태로 OVERKILL명령어를 사용했을 때 1개소를 제외한 나머지 선은 제거되는 모습입니다.

<OVERKILL 실행 예시>

3. 실무 활용 예시

• 외부참조 도면 정리
  - 협력업체에서 받은 도면은 중복 객체가 섞여 있는 경우가 많습니다. 도면을 수정하기 전 반드시 OVERKILL을 실행하면 불필요한 데이터가 정리되어 수정 작업이 훨씬 수월합니다.
• DWG용량 최적화
  - 수천 개 객체가 중복된 도면은 파일 용량이 불필요하게 커집니다. OVERKILL을 실행하면 수많은 겹선과 중복 객체가 사라져 용량이 크게 줄어듭니다. 이는 대규모 BIM 연계 작업에서 특히 유용합니다.
• 출력 오류 방지
  - 선이 겹쳐 있으면 플로터 출력 시 두꺼운 라인으로 인쇄되거나 해치가 깨져 보입니다. OVERKILL로 도면을 정리한 뒤 출력하면 정확하고 깔끔한 결과를 얻을 수 있습니다.
• 블록 해제 후 정리
  - 블록을 Explode 하면 내부 객체가 중복되는 경우가 많습니다. 이때 OVERKILL을 실행하면 중복된 객체를 정리하여 깔끔한 상태로 도면을 유지할 수 있습니다.

4. 꿀팁

• OVERKILL 전 항상 백업
  -잘못된 설정으로 필요한 객체까지 삭제될 수 있으므로, 도면을 저장 후 실행하는 습관이 필요합니다.
• 공차(Tolerance) 활용
  - 오차 범위를 0으로 두면 미세하게 어긋난 선은 삭제되지 않습니다.
  - 반대로 너무 큰 값을 주면 의도치 않게 삭제될 수 있으므로, 보통 0.001 정도가 적절합니다.
• Purge와 함께 사용
  - OVERKILL은 중복 객체 제거, Purge는 사용되지 않는 레이어·블록·스타일 정리
  - 두 명령어를 함께 사용하면 도면이 훨씬 가볍고 깔끔해집니다.
• 대규모 도면에서는 부분 선택
  - 전체 도면에 OVERKILL을 실행하면 시간이 오래 걸릴 수 있습니다.
  - 필요한 영역만 선택하여 실행하면 훨씬 효율적입니다.

5. 마무리

 OVERKILL 명령어는 단순히 중복 선을 삭제하는 기능을 넘어, 도면 최적화와 출력 오류 방지라는 중요한 역할을 합니다. 특히 대규모 프로젝트에서 도면을 효율적으로 관리하기 위해서는 반드시 활용해야 하는 필수 명령어 중 하나입니다.

• 도면을 정리하고 싶을 때 : OVERKILL
• 도면을 가볍게 하고 싶을 때 : OVERKILL + PURGE

이 두 가지를 습관적으로 사용하면 언제나 깨끗하고 안정적인 도면을 유지할 수 있습니다.

이제 하나씩 겹쳐진 객체를 찾으려 하지 말고 OVERKILL명령어를 사용하여 시간과 퀄리티를 둘 다 챙겨보는 건 어떨까요?
