Auto Cad를 다루다 보면 가장 자주 접하는 창 중 하나가 바로 레이어(Layer) 창입니다.전 공종 CAD를 다루는 어떤 분야든 도면 작업을 체계적으로 하기 위해서는 레이어 관리가 필수적이죠.도면 속 수많은 객체를 레이어별로 분리, 제어, 스타일 적용할 수 있어야 효율적인 작업이 가능합니다.이번 글에서는 Auto Cad의 레이어창(Layer Properties Manager)을 중심으로, 기본 구성 요소와 주요 기능, 실무 활용 방법을 상세히 살펴보겠습니다.1. 레이어 창 열기레이어 창은 크게 두 가지 방법으로 열 수 있습니다.메뉴에서 홈(Home) → 도면층(Layers) → 도면층 특성(Layer Propertis)명령어 창에 LA입력2. 레이어 창 기본구성레이어 창을 열면 다양한 열(Colum..

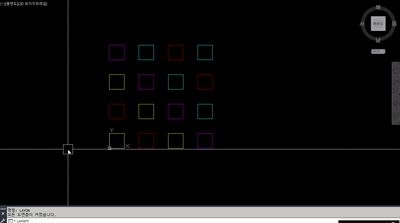

오토캐드 작업에서 레이어는 도면의 구조를 체계적으로 관리하는 핵심요소입니다.벽, 창문, 가구, 치수선 등 다양한 객체를 각각 다른 레이어에 배치하면 수정과 표시제어가 훨씬 효율적이죠특히 대형 프로젝트나 복잡한 도면에서는 레이어를 켜고 끄거나, 특정 부부만 표시하는 기능이 생산성을 크게 좌우합니다.오늘은 그중에서도 작업 효율을 극대화할 수 있는 LAYER계열 LAYON / LAYOFF / LAYTHW / LAYFRZ / LAYISO / LAYUNISO 총 6가지 명령어에 대해서 살펴보겠습니다.1.LAYON - 모든 레이어 켜기LAYON 명령어는 현재 꺼져 있는 모든 레이어를 한 번에 켜주는 기능입니다.도면 작업 중 레이어를 여러 개 꺼놓고 다시 전부 켜야 할 때, 일일이 레이어 목록을 찾아 켜는 대신 한..
