Auto Cad_LAYER 창 가이드

Auto Cad를 다루다 보면 가장 자주 접하는 창 중 하나가 바로 레이어(Layer) 창입니다.
전 공종 CAD를 다루는 어떤 분야든 도면 작업을 체계적으로 하기 위해서는 레이어 관리가 필수적이죠.
도면 속 수많은 객체를 레이어별로 분리, 제어, 스타일 적용할 수 있어야 효율적인 작업이 가능합니다.

이번 글에서는 Auto Cad의 레이어창(Layer Properties Manager)을 중심으로, 기본 구성 요소와 주요 기능, 실무 활용 방법을 상세히 살펴보겠습니다.

1. 레이어 창 열기

레이어 창은 크게 두 가지 방법으로 열 수 있습니다.

• 메뉴에서 홈(Home) → 도면층(Layers) → 도면층 특성(Layer Propertis)
• 명령어 창에 LA입력

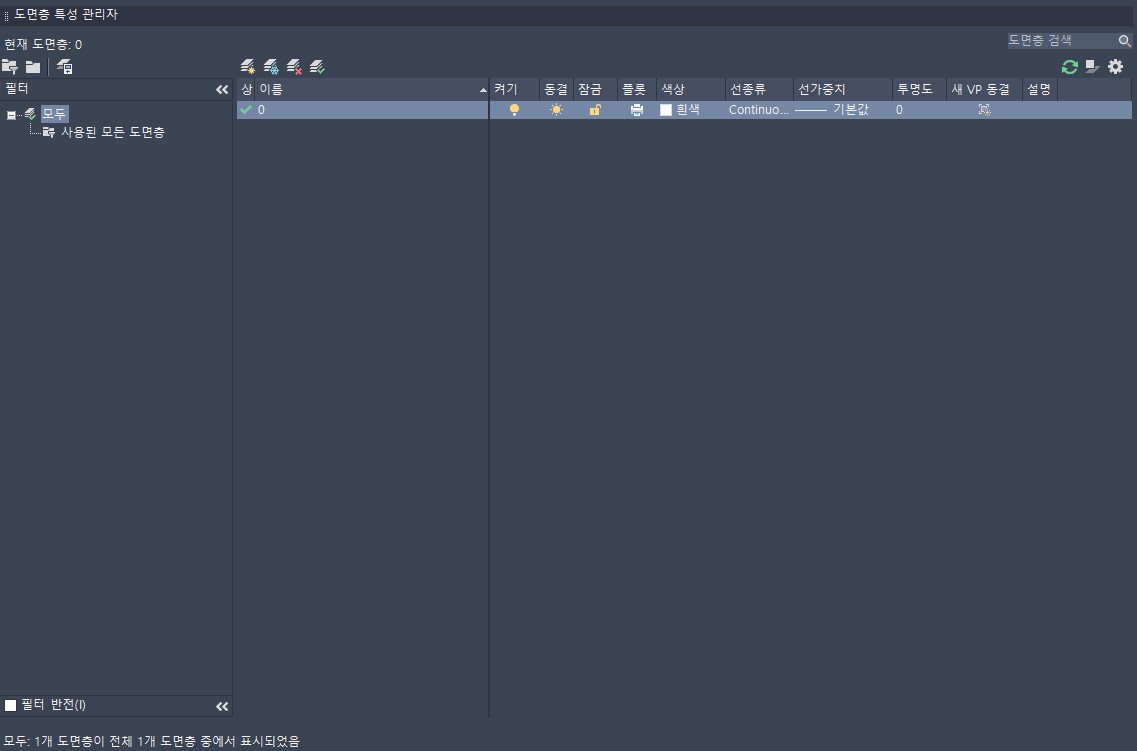

<도면층 특성 관리자 화면>

2. 레이어 창 기본구성

레이어 창을 열면 다양한 열(Column)들이 보이는데, 각각이 레이어의 속성을 제어합니다.

항목	설명	특징
레이어 이름(Name)	레이어의 고유 이름 지정	작업 단위별 체계적으로 관리 필요
켜기(ON/OFF)	레이어 켜기/끄기	레이어 표시만 제어, 데이터 유지
동결(Freez)	레이어 동결/해제	화면+처리에서 제외
잠금(Lock)	객체 편집 잠금	흐리게 보여지며 참조만 가능
플롯(Plot)	출력 여부 설정	도면에는 보이지만 인쇄 제외
색상(Color)	객체 색상 제어	Plot Style과 연결 가능
선 종류(Linetype)	선의 종류 지정	실선, 점선, 파선 등을 선택
선 가중치(Lineweight)	선의 두께 설정	출력물 가독성 확보

3. 레이어 창 주요 기능 설명

• 레이어 만들기
  새로운 레이어를 추가할 수 있습니다.
  규모가 큰 프로젝트에서는 "벽체, "창문", "치수", "가구"등 체계적으로 분류하여 관리하면 좋습니다.
• 레이어 삭제
  불필요한 레이어를 삭제 가능. 단, 객체가 있는 레이어는 삭제가 불가합니다.
• 레이어 필터
  수십, 수백 개 레이어를 사용하는 경우 필터 기능을 이용해 특정 조건의 레이어만 모아 볼 수 있습니다.
• 레이어 상태 저장/복원
  현제 레이어 조합을 상태로 저장하고 나중에 그대로 복원할 수 있습니다.
  도면 리뷰난 출력 시 특정 조합이 필요할 때 유용합니다.

4. 요약정리

아이콘		이름	특성
		도면층 상태 관리자	레이어를 저장하여 현제 레이어 층과 동일하게 다른 작업에 활용 가능
		새 도면층	새로운 도면층 생성
		동결된 레이어 생성	레이어를 동결된 상테로 생성, 뷰포트에서 보이지 않음
		레이어 삭제	선택한 레이어 삭제
		현제로 설정	선택한 레이어로 도면 작업
		레이어 ON/OFF	해당 레이어를 작업 화면에서 키고 끄기
		레이어 동결/해제	해당 레이어를 작업 화면에서 동결 및 해제
		레이어 잠금/풀림	해당 레이어를 작업 화면에서 수정 및 작업이 불가능 하도록 변경
		레이어 플롯/논플롯	해당 레이어를 플롯 시 출력이 안되도록 설정

5. 실무 활용 팁

• 프로젝트 표준화
  회사나 팀에서 레이어 네이밍 규칙을 정해 두면 협업 시 혼선을 줄일 수 있습니다.
  ex) A-WALL(건축벽체) / A-DOOR(건축 문) / A-DIM(치수)
• 출력 최적화
  선가중치와 인쇄 여부를 미리 레이어별로 설정하면, 별도의 수정 없이 출력 세팅이 가능합니다.
• 작업 속도 향상
  대용량 도면에서는 불필요한 레이어를 Freez 하여 성능 저하를 방지합니다.
• 검토 및 프레젠테이션
  필요한 레이어만 켜고 상태를 저장해 두면 회의나 발표 때 즉시 활용 가능
• 레이어 OFF/동결
  레이어 오프는 단순히 화면에서 안보이며 메모니른 남아있는 상태로 만드는 기능이므로 메모리를 계산에서 제외하고 싶다면 동결(Freez)상태로 변경하는 것이 효과적인 방법입니다.

6. 마무리

레이어 창은 단순히 색상이나 선종류를 바꾸는 곳이 아닙니다.
도면 작업의 효율, 가독성, 협업 능력을 결정짓는 핵심 도구입니다.
오늘 살펴본 기능들을 익혀두면, 복잡한 도면도 깔끔하게 관리하고 필요할 때 빠르게 제어할 수 있습니다.
또한 레이어와 관련된 명령어를 같이 쓸 경우 훻씬 빠르고 직관적인 작업이 가능하니 블로그의 이전 글을 참고하시면 많은 도움이 될 것 같습니다.

앞으로 도면 작성 시 레이어 창 + LAYER 계열 명령어를 활용해 보시면 도면 관리 수준이 한 단계 올라가는 경험을 하시게 될 것입니다.
