Auto Cad_기초 익히기 part#5

Auto CAD를 사용하다 보면 단순한 선 그리기나 객체 이동만으로는 원하는 결과를 만들기 어렵다는 걸 느끼게 돼요~

특히 정확한 거리 측정, 도면에 들어가는 텍스트 입력, 반복되는 요소의 블록처리, 그리고 치수선 기입 등은 도면의 품질을 좌우하는 핵심 기능이 돼요! 마지막 기초 익히기인 part#5에서는 DIST / TEXT / BLOCK/ DIM 명령어에 대하여 알아보고, 실무에서 어떤 방식으로 활용되는지를 정리해보려고 해요!



1. DIST - 거리를 측정하자!

DIST명령어는 두 점 사이의 거리를 측정할 때 사용하는 측정 도구입니다!
작업 중 간단한 치수를 확인할 수 있는 명령어입니다!

① 사용법

• Dist(단축키 : DI)
• Dist (DI) - 시작점 선택 - 끝점 선택

② 사용 예시

• 도면의 스케일, 오류, 수치기반 수정 전 확인 등
• 벽체 사이 간격 확인
• 대지경계선과 건물 간의 거리 체크

③활용 팁

• 거리뿐만 아니라 각도도 함께 보여주기 때문에 사성 구성 검토에도 유용합니다
• F8(직교모드)를 활용하면 정확한 수평/수직거리 확인이 편리합니다!

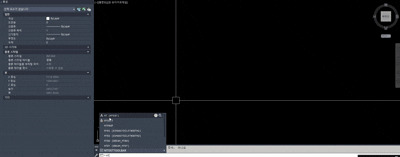

<예시 이미지>



2. MTEXT / DTEXT - 문자 입력의 핵심!

여러 줄과 한 줄로 된 텍스트를 작성해 주는 명령어입니다!
어떤 프로그램을 사용하던 텍스트 입력은 필수적인 요소이니 두 명령어의 차이를 이해하면서 익히는 게 더 좋습니다!

① 사용법

• MTEXT / DTEXT(단축키 : MT / DT)
• MTEXT : MT - 원하는 범위 지정 - 텍스트 입력
• DTEXT : DT or T - 시작점 지정 - 문자의 높이 지정 - 문자의 방향 선택 - 텍스트 입력

② 사용 예시

• 도면의 실명 기재, 마감재 설명
• 각 부위별 설계 의도 설명
• 협의용 상세한 텍스트 기재

③활용 팁

• 여러 줄이 필요할 경우 MT를 활용 / 한 줄 텍스트가 필요한 경우 DT활용
• MT는 EXPLODE를 통하여 띄어쓰기를 기준으로 분리 가능
• 폰트, 줄간격, 박스크기 조절을 통하여 가독성 확보 중요

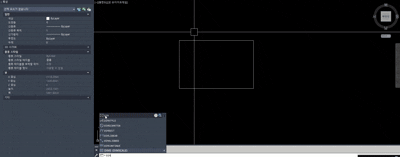

<MTEXT 사용 예시>

<DTEXT 사용 예시>



3. BLOCK - 객체를 묶어보자!

여러 객체를 하나의 객체로 묶어주는 명령어입니다!
작업의 효율성을 높여주는 명령어입니다!

① 사용법

• BLOCK(단축키 : B)
• 객체 선택(북수 선택) - BLOCK (B) - 이름/기준점 등 설정 - '확인' 클릭

② 사용 예시

• 가구, 화장실 기기 등 반복 요소
• 회사 공통 Symbol, 로고 등 표준화 도면 요소
• 창호 입면 등 라이브러리 구성

③활용 팁

• 속성블록과 함께 사용 시 자동화 시스템으로 활용 가능
• 표준화된 블록을 정리해 두면 작업속도 대폭 상승

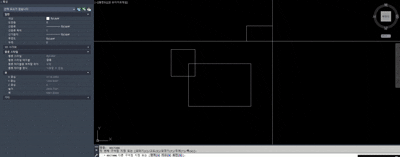

<BLOCK 사용 예시>



4. DIM - 치수를 기입해 보자!

도면에 치수를 입력해 주는 명령어입니다! 정보전달을 위한 필수적인 요소이므로 설계자들에게 아주 중요한 명령어입니다!

① 사용법

• DIM(단축키 : DIM/DLI/DAL 등)
• DIM - 첫 번째 기준점 선택 - 두 번째 기준점 선택 - 치수 보조선 길이 선택 - 특성창을 활용하여 원하는 옵션으로 변경

② 사용 예시

• 벽체 길이, 축열 치수 작성
• 부재 크기 표현

③활용 팁

• 치수스타일(DIMSTYLE)을 사전에 세팅하면 일괄 변경이 편리
• 측정값 외에 수동으로 텍스트 입력 가능



<DIM 적용 예시>



7. 요약정리

명령어	기능	단축키
DIST	두 점 간 거리 및 각도 측정	DI
MTEXT	여러줄 텍스트 입력	MT
DTEXT	한 줄 텍스트 입력	DT / T
BLOCK	객체를 블록으로 저장	B
DIM	치수 작성	DIM / DLI / DAL 등



8. 실무 팁

• DIST는 구조 간 거리 확인, 오류 검수에 매우 유용함
• TEXT로 도면의 가독성과 정보 전달력을 높일 수 있음
• BLOCK은 반복되는 디테일을 저장해 표준화, 작업시간을 단축시킬 수 있음.
• DIM은 설계자의 의도와 정확한 시공을 연결하는 핵심 수단이므로 스타일을 일관되게 설정하는 것이 중요



9. 마무리

이로써 Auto CAD기초 명령어 시리즈 part#5까지 모두 정리하였습니다!

기초지만 실무에서 빠질 수 없는 명령어들만 골라 설명했고, 실제 도면 작업에 곧바로 적용할 수 있도록 예시와 팁도 담았습니다!

앞으로 이 시리즈가 여러분의 도면 작업 효율을 높이고, 실무 스킬을 쌓는데 도움이 되기를 바랍니다!

이후에는 더 심화된 내용을 바탕으로 명령어에 대해 자세해 다룰 예정이니 기대해 주세요!
