Auto Cad_LAYER 제어 명령어 6종

오토캐드 작업에서 레이어는 도면의 구조를 체계적으로 관리하는 핵심요소입니다.
벽, 창문, 가구, 치수선 등 다양한 객체를 각각 다른 레이어에 배치하면 수정과 표시제어가 훨씬 효율적이죠
특히 대형 프로젝트나 복잡한 도면에서는 레이어를 켜고 끄거나, 특정 부부만 표시하는 기능이 생산성을 크게 좌우합니다.

오늘은 그중에서도 작업 효율을 극대화할 수 있는 LAYER계열  LAYON / LAYOFF / LAYTHW / LAYFRZ / LAYISO / LAYUNISO 총 6가지 명령어에 대해서 살펴보겠습니다.

1.LAYON - 모든 레이어 켜기

LAYON 명령어는 현재 꺼져 있는 모든 레이어를 한 번에 켜주는 기능입니다.
도면 작업 중 레이어를 여러 개 꺼놓고 다시 전부 켜야 할 때, 일일이 레이어 목록을 찾아 켜는 대신 한 번에 복원할 수 있는 기능입니다.

사용법은 명령어 창에 LAYON을 입력하면 즉시 모든 레이어가 켜지게 됩니다. 이때, 동결된 레이어의 경우 LAYON의 영향을 받지 않습니다.

LAYON은 OFF상태인 레이어만 켜주고 FREEZ 상태는 해제하지 않기 때문에 아래에 설명드릴 LAYTHW와 혼동하지 않도록 주의해야 합니다.

2.LAYOFF - 선택한 객체의 레이어 끄기

LAYOFF는 도면에서 선택한 객체가 속한 레이어를 꺼버립니다.
레이어 목록을 찾을 필요 없이, 화면에서 해당 객체를 클릭하면 바로 OFF 되므로 매우 직관적입니다

사용법은 명령어 창에 LAYOFF를 입력한 후 끄고 싶은 객체를 작업 도안에서 클릭해 주면 해당 객체와 같은 레이어의 모든 객체들이 화면에서 사라지게 됩니다.

객체를 잘못 클릭했을 경우 CTRL+Z 또는 UNDO를 입력하여 명령어 취소가 가능합니다.

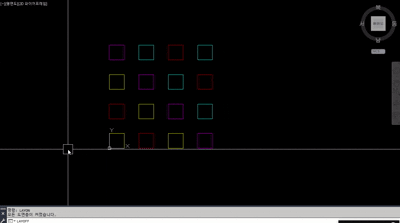

<노란색과 하늘색 LAYON,LAYOFF>

3.LAYTHW - 동결된 레이어 켜기

LAYTHW 명령어는 현재 동결되어 있는 모든 레이어를 한 번에 켜주는 기능입니다.
LAYFRZ 된 레이어를 한 번에 켜줘야 할 상황에서 유용하게 사용됩니다.

사용법은 명령어 창에 LAYTHW을 입력하면 즉시 동결되어 있던 모든 레이어가 켜지게 됩니다.

4.LAYFRZ - 선택한 객체의 레이어 동결

LAYFRZ는 선택한 객체의 레이어를 동결시킵니다.
OFF와 비슷하지만, FREEZ는 그래픽 처리에서 완전히 제외되므로 대용량 도면 작업 시 속도가 훨씬 빨라집니다.

사용법은 명령어 창에 LAYFRZ를 입력한 후 동결 시킬 객체를 작업 화면에서 클릭해 주면 FREEZ처리가 됩니다.

동결된 레이어의 사용법은 LAYOFF와 같지만 LAYON으로 다시 켤 수는 없습니다.

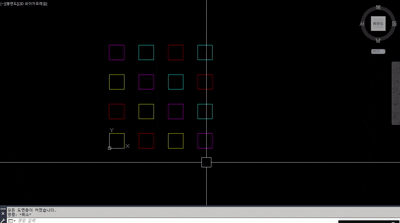

<마젠타와 빨간색 LAYFRZ,LAYTHW>

5.LAYISO - 선택한 객체만 보이게 하기

LAYISO는 선택한 객체의 레이어만 켜두고, 나머지 모든 레이어를 OFF 또는 FREEZ 시키는 기능입니다.
복잡한 도면에서 특정 부위만 집중 작업할 때 필수적인 명령어입니다.

사용법은 명령어 창에 LAYISO를 입력하고 표시할 객체를 선택해 준 뒤 ENTER를 입력하면 선택한 객체를 제외한 나머지 객체는 OFF 또는 FREEZ처리됩니다.

6.LAYUNISO - 레이어 상태 복원

LAYUNISO는 바로 직전에 LAYISO로 숨긴 레이어 상태를 원래대로 돌려주는 명령어입니다. 레이어를 하나하나 켤 필요 없이 한 번의 명령으로 복원이 가능해집니다.

사용법은 명령어창에 LAYUNISO를 입력하면 도면이 LAYISO 실행 전 상태로 복구됩니다.

<노란색 레이어를 제외한 나머지 객체 LAYOFF>

7. 실무 활용 팁

• 도면정리: 시공도면 검토 시, LAYISO로 특정 부위만 남기면 치수선과 라인이 겹쳐도 깔끔하게 작업가능,
• 속도 최적화 : 대형 도면에서는 LAYFRZ를 적극 활용해 불필요한 레이어를 동결하면 작업속도 향상
• 레이어 복원 루틴 : LAYISO → 작업 → LAYUNISO패턴을 익혀두면 업무 흐름이 매끄러움.
• 레이어 전환 작업 : LAYOFF와 LAYFRZ를 혼합해 불필요한 정보는 OFF, 무거운 데이터는 FREEZ처리.
• 주의사항 : LAY명령어를 사용 전 레이어 정리 필수.

8. 요약정리

명령어	기능	특징	단축키
LAYON	모든 OFF 레어어 켜기	FREEZ상태는 해제 안함	LAYON
LAYOFF	선택 객체 레이어 끄기	-	LAYOFF
LAYTHW	모든 FRZ 레이어 켜기	-	LAYTHW
LAYFRZ	선택 객체 레이어 동결	LAYON으로 해제 불가	LAYFRZ
LAYISO	선택 객체 레이어만 표기	-	LAYISO
LAYUNISO	LAYISO 상태 복원	LAYISO직전상태로만 복원가능	LAYUNISO

9. 마무리

레이어 제어 명령어 6가지를 숙지하면 복잡한 도면에서도 필요한 정보만 빠르게 확인하고 수정할 수 있습니다.
단순히 레이어를 켜고 끄는 것에서 나아가, OFF와 FREEZ의 차이, ISO와 UNISO의 흐름, ON과 THW의 관계를 이해하면 도면작업속도와 효율성이 눈에 띄게 향상됩니다.

오늘 말씀드린 명령어 전부를 기억하지 않더라도 LAYON, LAYOFF, LAYTHW, LAYFRZ, LAYISO, LAYUNISO 중 하나만 써도 시간 절약 효과를 바로 체감하실 수 있을 것입니다.
