Auto Cad_블록/외부참조 객체 복사

Auto CAD 작업을 하다 보면 외부참조 도면이나 블록 내부의 특정 객체를 꺼내와서 현재 도면에 직접 사용해야 하는 경우가 자주 발생합니다.

예를 들어, 설계 도면에서 특정 치수선이나 도형을 가져와 수정하고 싶을 때 굳이 블록을 폭파(Explode)하거나 외부참조를 바인드(Bind) 하지 않아도 되는 방법이 있다면 어떨까요??

바로 이럴 때 빛을 발하는 명령어가 NCOPY입니다.
NCOPY는 외부참조나 블록 내부의 객체를 직접 선택해 현재 도면의 공간으로 복사해 오는 매우 효율적인 기능입니다.
이 글에서는 NCOPY명령어의 정의부터 사용 방법, 실무 활용 예시, 그리고 작업 속도를 올려주는 꿀팁까지 정리해 보도록 하겠습니다.

1.NCOPY란?

NCOPY는 'Nested Copy'의 약자로, 중첩객체를 복사하는 기능을 말합니다.
여기서 '중첩 객체'란 블록(Block)이나 외부참조처럼 하나의 그룹 안에 포함된 개별 객체를 말합니다.

• 복사(Copy) : 현재 도면 공간에 있는 객체만 복사 가능
• Ncopy : 블록이나 외부참조 내부 객체를 직접 선택하여 복사 가능

즉, Ncopy를 사용하면 블록을 해체하거나 외부참조를 편집 모드로 열 필요 없이, 내부에 들어있는 선, 문자, 치수선 등을 바로 꺼내서 쓸 수 있습니다.

그런 이유로 쉽고 간편한 선택만으로 작업속도의 향상, 블록이나 외부참조의 원본 파일 보호가 가능해집니다.

2. 사용법

<초기 작업 화면>

위와 같은 블록이나 외부참조가 있는 도면이 있다고 가정해 보겠습니다.

해당 블럭을 폭파시키거나 속성 편집에 들어가서 COPY를 하지 않는 이상 현제 작업 공간에서 COPY를 사용하면 블럭 전체가 복사되는 것을 확인하실 수 있습니다.

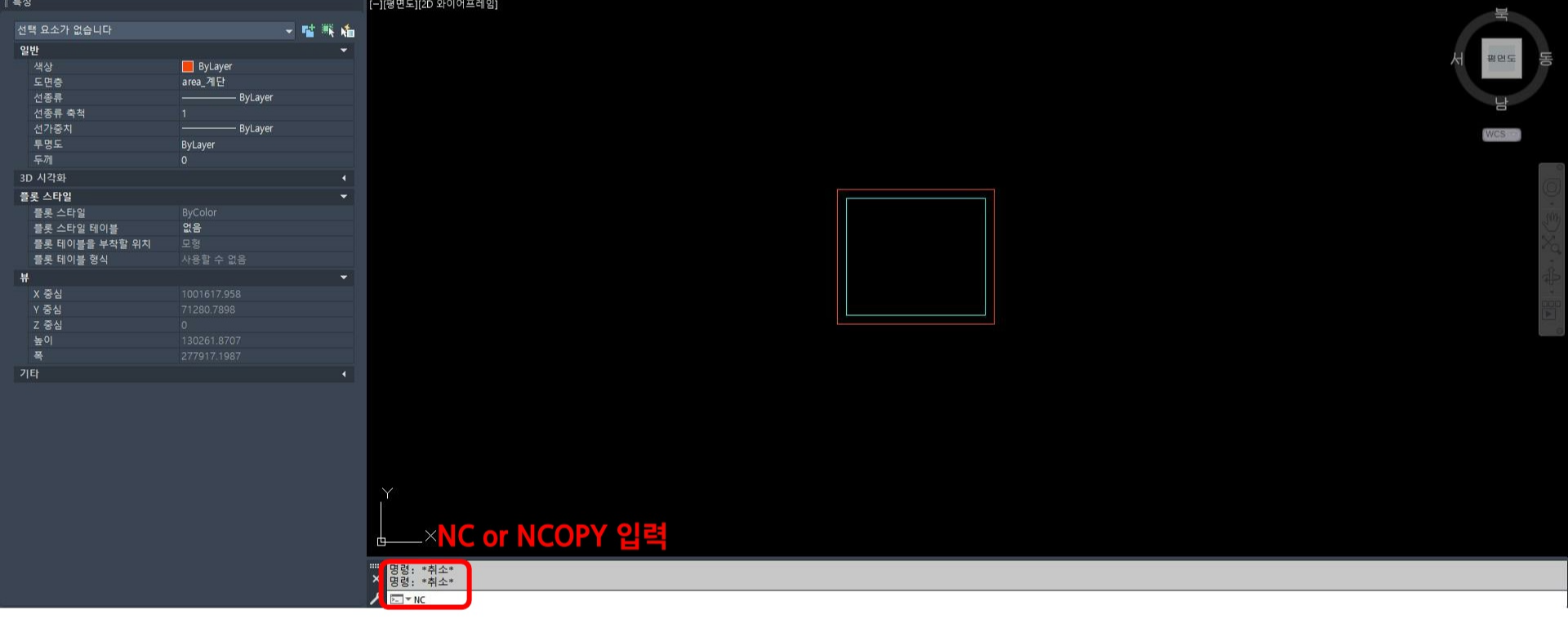

<NC 혹은 NCOPY 입력>

이때 명령어 NC 혹은 NCOPY를 입력해 줍니다.

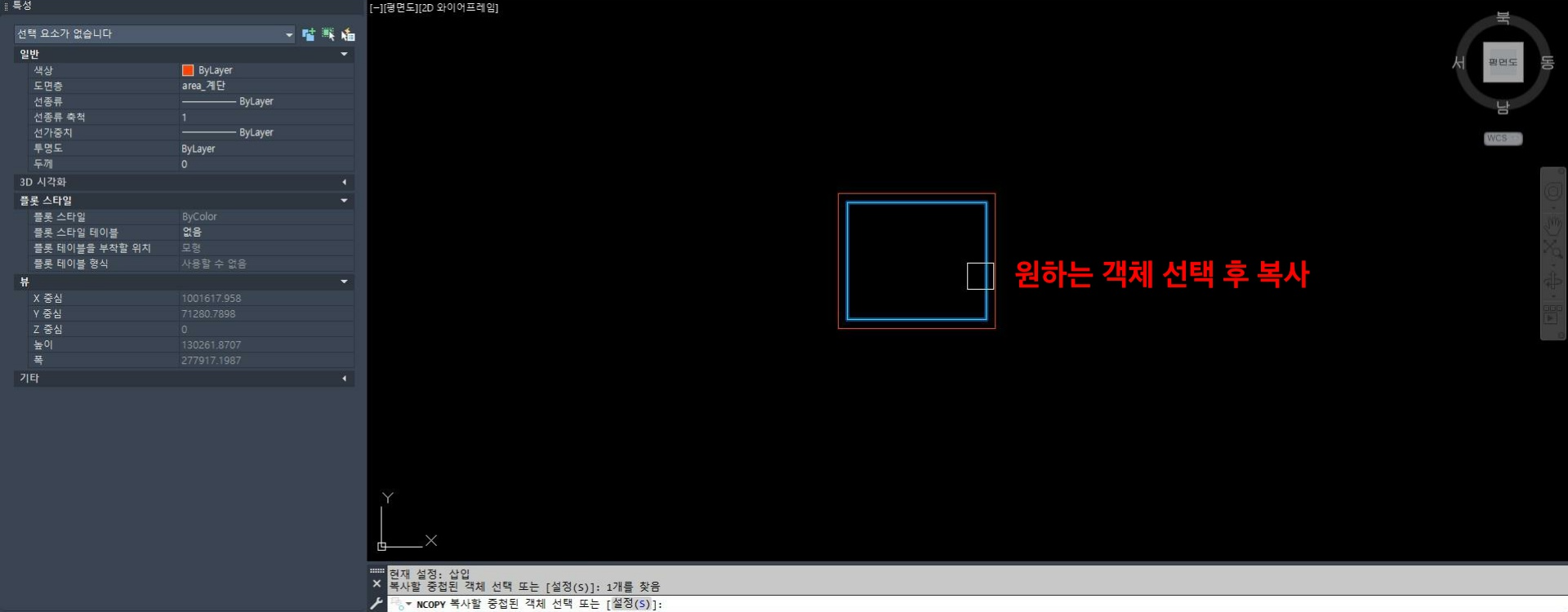

<복사하고자 하는 객체 선택>

복사를 원하는 객체를 선택한 후 첫 번 째 기준점을 선택한 뒤 원하는 위치를 클릭하여 복사해 줍니다.

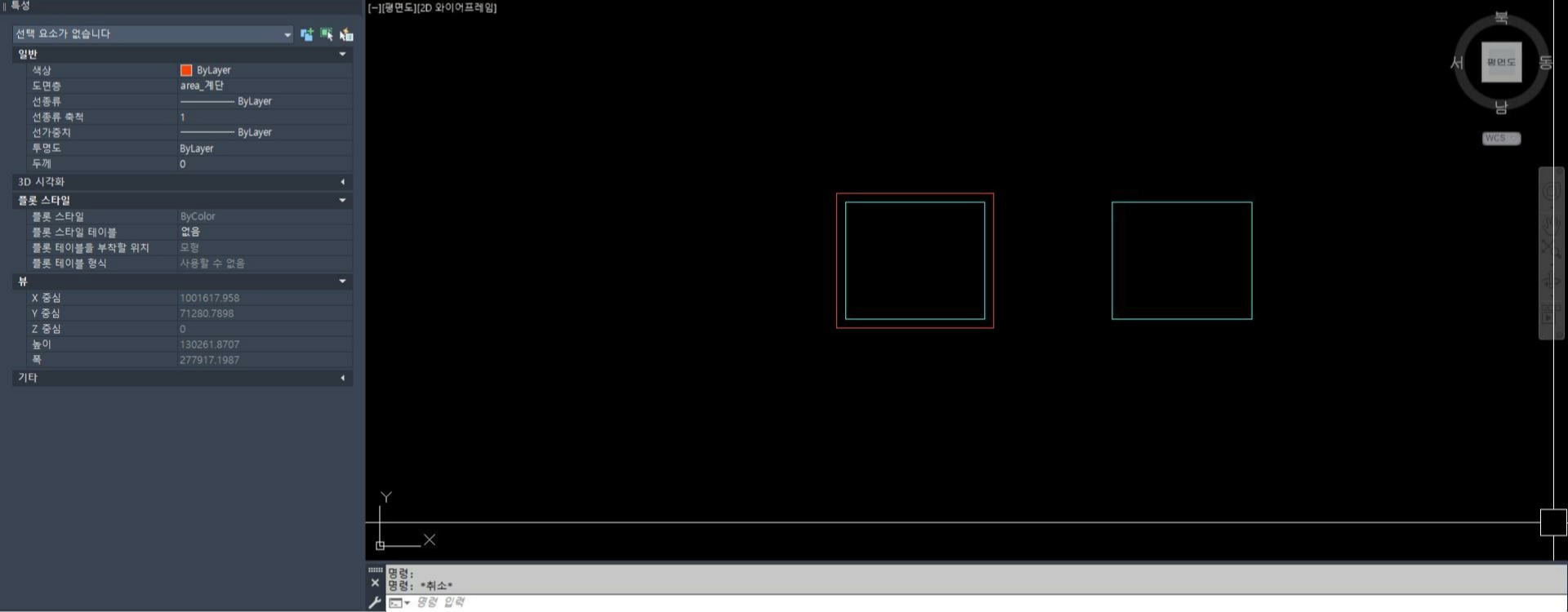

<결과>

그럼 위 사진과 같이 원본 블록은 유지된 상태로 현재 작업 공간으로 선택한 객체가 복사된 것을 확인하실 수 있습니다.

명령어만 다를 뿐 사용하는 방법은 COPY와 비슷해서 처음 접하시는 명령어라도 전혀 어렵지 않게 사용이 가능합니다.

3. 실무 사용 예시

• 외부참조에서 치수선만 가져오기
  -대규모 건물 설계 도면에서 기계, 전기, 건축 도면이 외부참조로 연결되어 있을 때, 특정 구역의 치수선을 가져와 수정해야 하는 상황이 있습니다.
  이때 외부참조를 바인드 하게 되면 도면 파일의 용량이 커지고 도면 관리가 복잡해집니다. 대신 NCOPY로 필요한 치수선만 가져오게 되면 간단하게 해결이 가능해집니다.
• 블록 내부 디테일 복사
  -디자인 요소가 포함된 복잡한 블록 내부에서 특정 패턴만 가져와 다른 도면에 재활용할 때, 블록을 폭파하면 레이어나 속성이 깨질 수 있습니다.
  NCOPY를 사용하면 원본 블록 구조를 유지하면서 필요한 부분만 복사가 가능합니다.
• 타 설계자의 도면에서 부분 요소 가져오기
  -협업 도면 작업 중, 다른 설계자가 만든 세부 요소를 가져올 때 전체 구조를 건드리지 않고, 필요한 선, 도형만 바로 복사 가능해 효율적으로 활용이 가능합니다.

4. 꿀팁

• 필터링 활용
  -NCOPY사용 시 '개체 스냅'을 적극 활용하시면 원하는 선이나 점을 정확하게 선택하여 원하는 위치에 복사 할 수 있습니다.
• 레이어 유지 여부 확인
  -NCOPY로 복사된 객체는 원본의 레이어 속성을 그대로 유지합니다. 불필요한 레이어가 생기지 않도록 복사 후 레이어를 정리하는 것이 좋습니다.

5. 마무리

NCOPY는 블록과 외부참조 내부 객체를 직접 복사할 수 있는 강력한 도구입니다.

불필요한 폭파와 편집 과정을 줄이고, 도면의 구조를 깔끔하게 유지하면서 필요한 요소만 꺼내올 수 있죠.
특히, 협업 도면이나 대규모 프로젝트에서 그 진가를 발휘합니다.

앞으로 NCOPY를 적극 활용하면 도면 작업 효율이 눈에 띄게 향상될 것입니다.
다음번에 블럭이나 외부참조 작업을 할 때 꼭 한 번 써보고, 직접 편리함을 느껴보시길 추천드립니다.
