Auto Cad_ 외부참조 가이드

프로젝트 규모가 커지고 도면이 복잡해질수록, 모든 요소를 하나의 DWG파일 안에 담아두는 것은 비효율 적입니다.
예를 들어, 건축 도면 위에 구조, 전기, 기계, 설비 도면까지 모두 합쳐 작업한다면 파일 용량이 커지고 수정도 번거롭습니다.

이때 필수적으로 사용되는 기능이 바로 XREF(External Reference, 외부참조)입니다.
XREF는 말 그대로 다른 DWG 파일이나 이미지 등을 현재 작업 도면에 참조하는 기능입니다.
직접 삽입하지 않고 연결하기 때문에 용량 관리, 협업 효율성, 수정 용이성이 크게 향상됩니다.

이번 글에서는 오토캐드에서 XREF가 왜 중요한지, 어떻게 사용하는지, 그리고 실무에서의 꿀팁까지 자세히 정리해 보겠습니다.

1. XREF란??

XREF는 '외부참조(External Reference)'의 줄임말로, 다른 파일을 현재 도면에 불러와 연결하는 기능입니다.

대표적인 활용 대상:

• 다른 DWG파일
• 이미지 파일(jpg / png 등)
• PDF 파일(도면 검토용)
• DGN, DWF 등 다른 포맷

중요한 점은, XREF는 원본파일을 직접 복사해 넣는 것이 아니라 링크(연결)하는 방식이라는 점입니다.

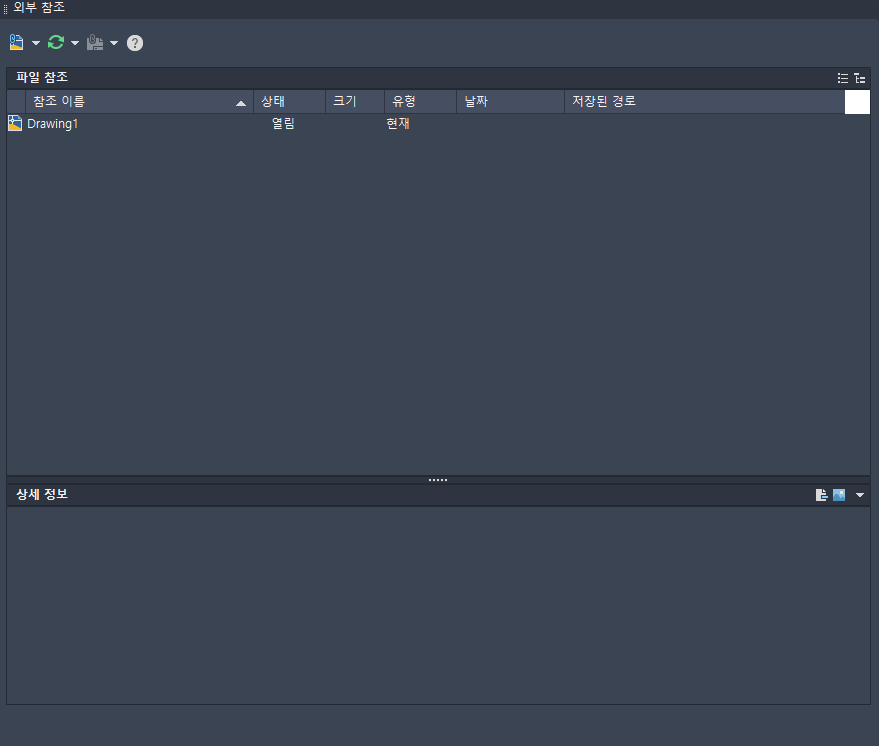

<외부참조 매니저 참>

2.XREF 불러오기

XREF를 불러오는 방법은 간단합니다.

방법 1:리본 메뉴를 이용
1. 삽입(Insert) → DWG 참조(Attach DWG)
2. 참조할 파일 선택
3. 삽입 좌표, 척도, 회전 각도 지정

방법 2:명령어 사용
1. 명령어창에 XREF 혹은 XR 입력 → 외부참조 매니저(XREF Manager) 창 열림
2. 좌측 상단의 DWG부착 클릭
3. 참조할 파일 선택
4. 삽입 좌표, 척도, 회적 각도 지정

XREF는 부착(Overlay)과 중첩(Attach) 두 가지 모드가 있습니다.

• 부착(Overlay) : 현재 도면에만 표시, 다른 도면에 중첩 불가
• 중첩(Attach) : 다른 도면으로 전달될 때도 함께 중첩

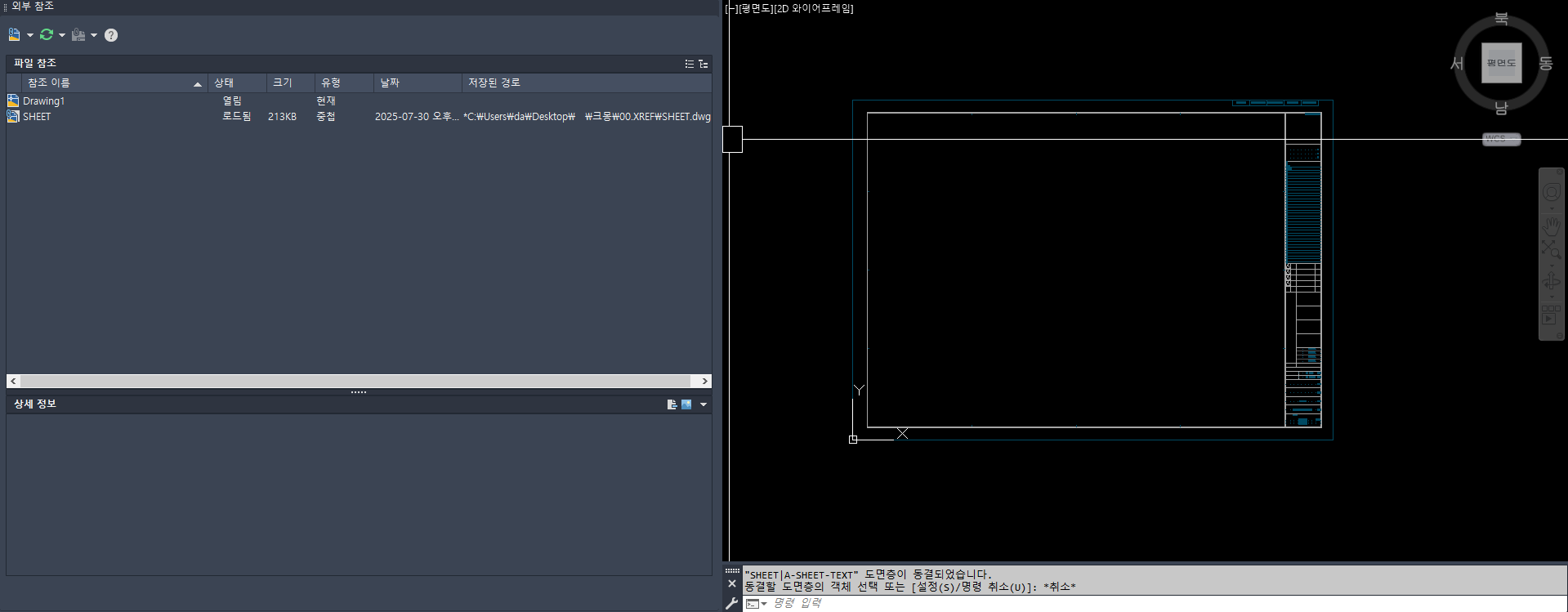

<외부참조를 불러온 화면 및 매니저 참>

3. XREF의 주요 관리 기능

XREF를 불러온 뒤에는 "외부참조 매니저"에서 다양한 관리를 할 수 있습니다

기능	설명	실무 활용
다시 로드(Reload)	원본 파일이 수정되면 새로고침	협업 도면 최신화
언로드(Unload)	도면에서 잠시 숨김	임시로 참조 해제
분리(Detach)	완전히 참조 해제	필요 없는 도면 삭제
결합(Bind)	참조 파일을 현제 도면에 완전히 삽입	제출용 도면 정리
경로 유형 변경(Path 관리)	상대경로/절대경로 지정	파일 위치 이동 대비

※협업 시에는 상대경로(Relative Path)를 사용하는 것이 안정적입니다. 절대경로를 쓰면 다른 컴퓨터에서 참조가 끊길 수가 있습니다.

<원하는 파일에 오른쪽 마우스 클릭>

4. 실무 활용 예시

1. 건축 구조 협업
   - 건축 도면 위에 구조 도면을 XREF로 불러와서 충돌 여부 확인
   - 구조팀이 파일을 수정하면, Reload만으로 건축 도면에도 즉시 반영
2. 배치도/평면도 통합 관리
   -공용 배치도 파일을 작성하고, 각 세부 도면에서 이를 참조
   -모든 평면도가 자동으로 동일한 배치도를 공유하게 됨
3. 대형 프로젝트 속도 최적화
   -파일을 나누어 참조하면, 불필요한 부분은 Unload/Freez 시켜 성능 개선

5.XREF사용 시 주의사항

• 원본 파일이 이동되면 참조가 끊기므로, 폴더 구조를 체계적으로 관리해야 함
• 결합(Bind)을 하기 전까지는 원본 파일에 의존하므로, 제출 시 반드시 결합으로 정리
• 참조 도면의 레이어가 그대로 따라오기 때문에, 레이어 관리 기준을 사전에 협의 필요

6. 마무리

XREF는 단순히 도면을 불러오는 기능이 아니라, 협업, 파일관리, 성능 최적화를 모두 가능하게 해주는 도구입니다.
특히 대규모 프로젝트에서 XREF 없이 작업한다는 것은 사실상 불가능할 정도죠.

오늘 정리한 내용을 바탕으로 부착(Overlay)과 중첩(Attach)의 차이를 이해하고, 경로 유형 변경(Path)의 상대경로와 절대경로를 이해하며, 필요할 때는 결합(Bind)을 통해 제출용 파일을 준비한다면 도면 관리 수준이 한 단계 업그레이드 될 것입니다.
