Auto Cad_객체의 중간 지점 절단

도면작업을 하다 보면 선, 폴리선, 원 등 특정 객체를 일부분만 잘라내거나 분리해야 하는 상황이 자주 발생합니다. 예를 들어, 긴 벽선 중 문이나 창이 들어갈 부분만 비워두고 싶거나, 특정 구간만 치수선을 삭제하고 싶을 때 유용한 기능이 바로 BREAK명령어입니다.

BREAK명령어는 단순하게 객체를 "삭제"하는 것이 아니라, 객체를 원하는 지점에서 끊어내는 도구입니다. 다른 명령어와 조합해서 사용하면 더 유연한 도면 작업을 할 수 있습니다.

1. BREAK명령어란?

BREAK명령어는 객체를 지정한 후, 시작점과 끝점을 선택하여 그 사이의 구간을 잘라내거나 끊어내는 기능을 합니다.

• 전체 객체를 삭제하지 않고 특정 부분만 제거 가능
• 연속된 객체 작업 시 편리
• 도면 가독성과 편집 효율성 상승

특히 건축, 기계, 전기 설계 등에서 부분적으로 선을 비워내야 하는 경우가 많기 때문에 자주 사용되는 명령어 중 하나입니다.
또한 BREAK를 사용하면 굳이 TRIM이나 EXPLODE를 하지 않고도 자신이 원하는 구간만을 선택하여 손쉽게 선을 끊어내는 것이 가능해집니다.

2. BREAK명령어 사용법

- 명령어 창에 BERAK 또는 단축키 BR입력
- 잘라내고자 하는 객체 선택
- 잘라낼 부분의 첫 번째 지점 클릭(시작점 선택)
- 잘라낼 부분의 두 번째 지점 클릭(끝점 선택)
→ 선택한 두 지점 사이의 객체가 삭제됩니다.

3. 활용 예시

• 선(Line) 절단하기
  - 벽선을 그린 후, 문이나 창이 들어갈 구간을 BREAK로 절단
  - 불필요한 선분 일부만 제거 가능
• 원(Circle) 끊기
  - 원에서 특정 구간만 잘라내어 호(Arc) 형태로 사용
  - 배관이나 전기 회로 도면 작성 시 매우 유용
• 폴리라인(Polyline) 분리
  - 하나의 폴리선을 원하는 위치에서 끊어서 두 개의 독립된 폴리선으로 분리

4. 사용 시 주의 사항

• 객체가 폴리선(Polyline)인 경우, 분리시킨 후에도 폴리선 속성 유지 여부를 확인해야 합니다.
• 원(Circle)을 BREAK해면 호(Arc)로 자동 변환됩니다.
• 객체 스냅(Osnap)을 적극 활용해야 정확한 절단 위치를 지정할 수 있습니다.
• 복잡한 도면에서는 BREAK 대신 TRIM/EXTEND/STRETCH 명령어와 비교하여 선택하거나 조합하는 것이 좋습니다.
• BREAK명령어를 실행 후 객체를 선택할 때 클릭했던 지점에서 첫 번째 지점이 선택되므로 첫 번째 점을 변경하고 싶을 시에는 BREAK의 옵션 중 첫 번째 점 [F]을 활용하여 시작점을 변경할 수 있습니다.

5. BRAEK와 유사명령어 비교

명령어	기능	차이점
TRIM	선분의 겹치는 부분 삭제	기준선 필요
EXTEND	객체를 기준선까지 연장	늘리기 전용
EXPLODE	객채를 분해	전체 분해
BREAK	객체를 지정 지점에서 잘라내기	기준선 불필요

→ BREAK는 특정 지점을 기준으로 객체를 끊어내는 것이 핵심 역할입니다.

6. 실무 활용 팁

• 건축 설계 : 창호, 문 위치를 만들 때 벽선 일부 절다
• 전기 설계 : 배선 중 특정 구가난 비워두고 표시할 때 사용
• 기계 설계 : 축, 원형 부품 일부를 잘라내어 도식화
• 조합 활용 : BREAK → TRIM → JOIN 순서로 사용하면 불필요한 선을 잘라낸 후 다시 폴리라인(Polyline)으로 정리 가능
• BKEAK를 실행하면서 첫 번째 지점과 두 번째 지점을 같은 위치로 지정할 경우, 선택한 위치에서 객체가 절단됩니다.

7. 마무리

BREAK 명령어는 단순하지만 실제 도면 작업에서는 매우 다양한 활용도를 가지고 있습니다. 특히 도면에서 불필요한 구간을 제거하면서도 전체 객체는 유지할 수 있기 때문에, 작업 효율성을 높이고 도면을 깔끔하게 유지할 수 있습니다. 또한, 많은 명령어를 사용하지 않아도 돼서 시간을 절약할 수 있는 효과까지 낼 수 있습니다.

필요에 따라 다른 명령어들과 함께 조합하여 사용하며 BREAK 명령어를 사용하면 도면 편집의 자유도가 훨씬 넓어질 것입니다.

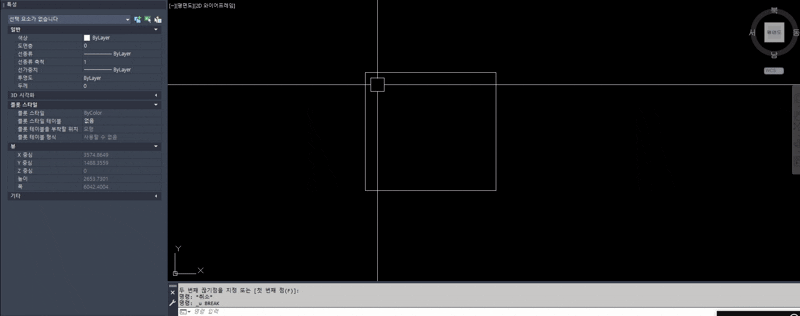

<BREAK 활용 예시>
