Auto Cad_특정 공간 내부에 폴리선 만들기

Auto Cad에서 도면 작업을 하다 보면 특정 영역을 하나의 닫힌 객체로 만들어야 하는 경우가 많습니다. 예를 들어, 실의 면적을 계산하거나 특정 구역에 해치(Hatch)를 넣기 위해서는 그 영역이 완전히 닫힌 폐곡선(Closed Boundary)이어야 합니다.

하지만 실제 작업에서는 선들이 분리되어 있거나 폴리선(Polyline)으로 묶여 있지 않은 경우가 대부분이죠. 이런 상황에서 매번 개별로 된 객체들을 폴리선으로 일일이 연결하는 것은 시간낭비가 될 수 있습니다. 물론 모든 선을 잡은 뒤 Join명령어를 사용하여 하나의 객체로 묶는 방법도 있지만 이런 방법이 작업 효율을 더욱 감소시키는 상황이 분명히 있을 수 있습니다. 이럴 때 유용하게 사용할 수 있는 기능이 바로 Boundary 명령어입니다.

Boundary는 사용자가 지정한 닫힌 영역을 자동으로 감지하여 그 영역을 설정한 뒤 영역을 새로운 폴리선(Polyline)으로 만들어 줍니다. 즉, 선을 다시 그리지 않고도 손쉽게 하나의 객체로 변환할 수 있는 도구입니다.

1. Boundary명령어란?

Boundary는 Auto Cad에서 특정 공간을 인식하여 닫힌 형태의 객체를 새로 생성하는 기능입니다.

• 닫힌 영역을 자동 인식
• 폴리선 생성 가능
• Hatch 작업을 위한 기초 단계

2. Boundary명령어 실행방법

• 실행 방법
  - 명령어창에 Boundary 또는 단축키 BO 입력
  - 경계작성 창의 옵션 선택 후 점 선택(Pick Points)을 통하여 Boundary를 만들고 싶은 영역의 안쪽 구간 클릭
• 옵션 적용
  Boundary 실행 후 나타나는 경계작성 창에서 몇 가지 옵션 선택이 가능합니다.
  - 객체 유형(Object Type) : 결과를 폴리라인 또는 영역 중 하나로 선택
  - 점선택(Pick Points) : 경계를 인식할 기준점을 선택
  - 경계 세트(Boundary Set) : 닫힌 영역을 감지할 기준 객체를 다시 지정할 수 있음.

3. Boundary활용 예시

• 실 면적 산출
  - 건축 도면에서 실 벽선을 기준으로 Boundary를 실행하면, 자동으로 폴리선을 생성할 수 있습니다. 이후, AREA 명령어를 통해 면적을 계산할 수 있습니다.
• Hatch 작업
  - 해치(Hatch)는 반드시 닫힌 객체가 필요합니다. 분리된 선만 있는 경우 Boundary로 새로운 닫힌 곡선을 만들어 놓으면 해치(Hatch) 삽입이 훨씬 수월해집니다.
• 단면도 작업
  - 단면에서 특정 구간을 Boundary로 묶어내면, 구역별로 서로 다른 해치를 손쉽게 적용할 수 있습니다.

4. 주의사항

• 영역이 완전히 닫혀 있어야 인식 가능
  -작은 틈이 있으면 경계가 인식되지 않습니다. 이경우 FILLET이나 EXTEND 또는 JOIN명령어로 선을 연결해 주어야 합니다.
• 복잡한 도면에서는 실행 시간이 오래 걸림
  - 많은 선이 얽혀 있으면 자동화 도구이니 만큼 해당 영역을 찾기 위하여 영역 탐색 시간이 걸릴 수 있습니다.
• 해치와 비교
  - 해치는 색상이나 패턴을 채워 넣는 기능
  - Boundary는 해치를 넣기 전에 실제 객체를 생성하는 기능

5. 실무 활용 팁

• 면적 산출 전, 반드시 Boundary로 닫힌 곡선 생성 → area명령어 동시 활용
• 복잡한 도면에서는 경계세트(Boundary set) 옵션으로 영역 제한
• 폴리선으로 생성 후 필요시, join 명령어로 다른 객체와 결합 가능

6. 마무리

Boundary명령어는 단순하게 닫힌 영역을 찾는 기능 같지만, 실무에서는 면적 산출, 해치 작업 등 다양한 용도로 쓰입니다. 특히 건축 설계에서는 실, 복도, 홀 등 다양한 공간을 하나의 폴리라인(Polyline)으로 쉽게 만들 수 있어 도면 정리와 면적 계산에 큰 도움이 됩니다. 또한 3D CAD에서도 활용 가능하니 참고로 알아두시면 좋습니다.

시간이 많이 소요되는 작업을 자동화할 수 있는 기능이니 잘 이해하고 연습해 보시는 걸 추천드립니다.

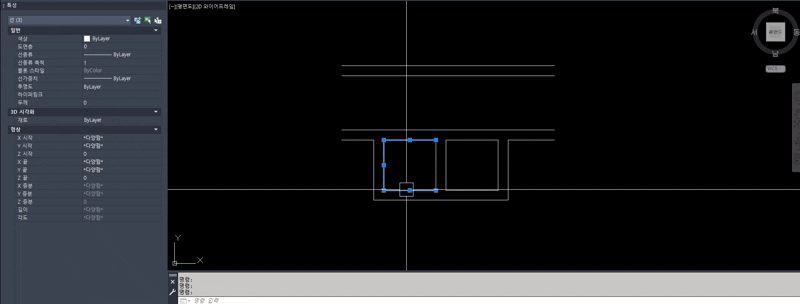

<Boundary 명령어 활용 예시>
