Auto Cad_도면 비교 하기

실무에서 설계를 진행하다 보면 도면의 버전이 여러 가지로 쌓이는 경우가 많습니다. 예를 들어, 건축 도면에서 발주처의 요구로 벽체 두께가 변경되거나, 기계 설계에서 부품 치수가 조정되는 경우, 기존 도면과 새로운 도면의 차이를 일일이 눈으로 비교하기는 쉽지 않습니다.

이럴 때 매우 유용한 기능이 바로 COMPARE 명령어입니다.
COMPARE는 두 개의 도면 파일을 비교하여 추가, 삭제, 수정된 부분을 색상으로 구분해 표시해 줍니다. 즉, 어디가 변경되었고 달라졌는지 빠르게 확인할 수 있는 기능으로, 협업과 검토 과정에서 업무 효율성을 크게 높여줍니다.

1.COMPARE 명령어란?

COMPARE는 Auto Cad2019 버전부터 본격적으로 제공된 기능으로, 두 도면의 차이를 시각적으로 비교할 수 있습니다.

• 추가된 객체, 삭제된 객체, 변경된 객체를 생상으로 표시
• 비교 결과를 도면 위에 오버레이(Overlay) 형태로 보여줌
• PDF출력 및 협업 검토 시 효과적

2. COMPARE명령어 실행 방법

• 실행 방법
  - 명령어 창에 COMPARE입력
  - 첫 번째 도면과 두 번째 도면 선택
  - 비교 결과가 뷰포트에 표시
• 비교 결과 표시 방식
  COMPARE 실행 후, Auto Cad는 두 도면의 차이를 다음과 같은 색상으로 보여줍니다.
  - 녹색 : 첫 번째 도면에는 있지만, 두 번째 도면에는 없는 객체
  - 빨간색 : 두 번째 도면에만 있는 객체
  - 회색 : 두 도면에 차이점이 없음
• COMPARE 옵션
  → 설정(Setting)
  - 두 도면 비교자료의 색상을 변경하거나 OFF 시킬 수 있습니다.
  - 변경 구간의 구름마크 표시의 색상 및 크기를 변경하거나 모양을 변경할 수 있습니다.
  - 해치 및 문자에 대한 필터 여부를 지정 할 수 있습니다.
  → 객체 가져오기(Import Objects)
  - 비교된 객체를 새로운 도면에 가져오기 기능
  → Snapshot 내보내기
  - 비교 결과가 들어있는 파일을 결합하여 새로운 파일로 저장하여 내보내기

3.COMPARE 활용 예시

• 건축 설계
  - 1차 설계안과 수정된 설계안을 비교하여 벽체, 문, 창 위치 변경 여부 빠르게 확인
• 기계 설계
  - 부품 도면의 치수 변경, 홀 위치 조정 등 미세한 차이 검토 가능
• 전기/설비 도면
  - 케이블 라우팅, 배관 위치가 변경된 경우 색상으로 즉시 확인
• 협업 검토
  - 발주처나 협력업체에서 보낸 도면과 내부 수정본을 비교해서  차이점만 집중 검토

4. COMPARE 사용 시 주의사항

• 정확한 좌표계 유지
  - 두 도면의 기준점이 다르면 두 번째 불러온 도면을 MOVE 명령어를 통하여 위치 변경 필요
• 복잡한 도면에서는 색상이 겹쳐 혼란 발생 가능
  - 설정(Setting)을 통하여 색상이나 투명도 조정을 통해 비교 검토 가능하도록 변경 추천
• 외부참조(XREF)는 직접 비교 불가능
  - 외부참조(XREF) 파일을 바인드 하거나 삽입해야 비교 가능
  - 혹은, 원본 파일에서 비교 검토

5. 실무 꿀팁

• 도면 제출 전 마지막 검토
  - COMPARE로 변경 사항 검토 후 보고서 정리
• 프로젝트 버전 관리
  - 매번 저장된 도면 버전을 COMPARE로 비교해 변경 추적
• 협업 시 신뢰성 확보
  - 변경 내역을 색상으로 시각화해 팀원들과 쉽게 공유 가능
• 보고용 PDF 작성
  - COMPARE 결과를 PDF로 출력해 발주처와 소통

6. 마무리

COMPARE 명령어는 단순히 두 도면을 비교하는 것을 넘어서, 협업, 검토, 보고 과정 전체의 효율성을 높여주는 도구입니다. 특히 프로젝트가 장기화되고 도면의 버전이 많아질수록 COMPARE의 가치는 더욱 커집니다. 필자 역시도 큰 프로젝트를 진행하면서 COMPARE 명령어를 통해 이전과 변경된 점을 비교하며 보고서를 작성하고, 변경된 사항에 대하여 비교 검토 하면서 작업 효율에 큰 도움이 되었던 명령어입니다.

앞으로 도면의 변경 사항을 확일할 때는 눈으로 하나하나 확인하는 대신 COMPARE명령어를 활용하여 손쉽게 비교 검토해 보시는 걸 추천드립니다.

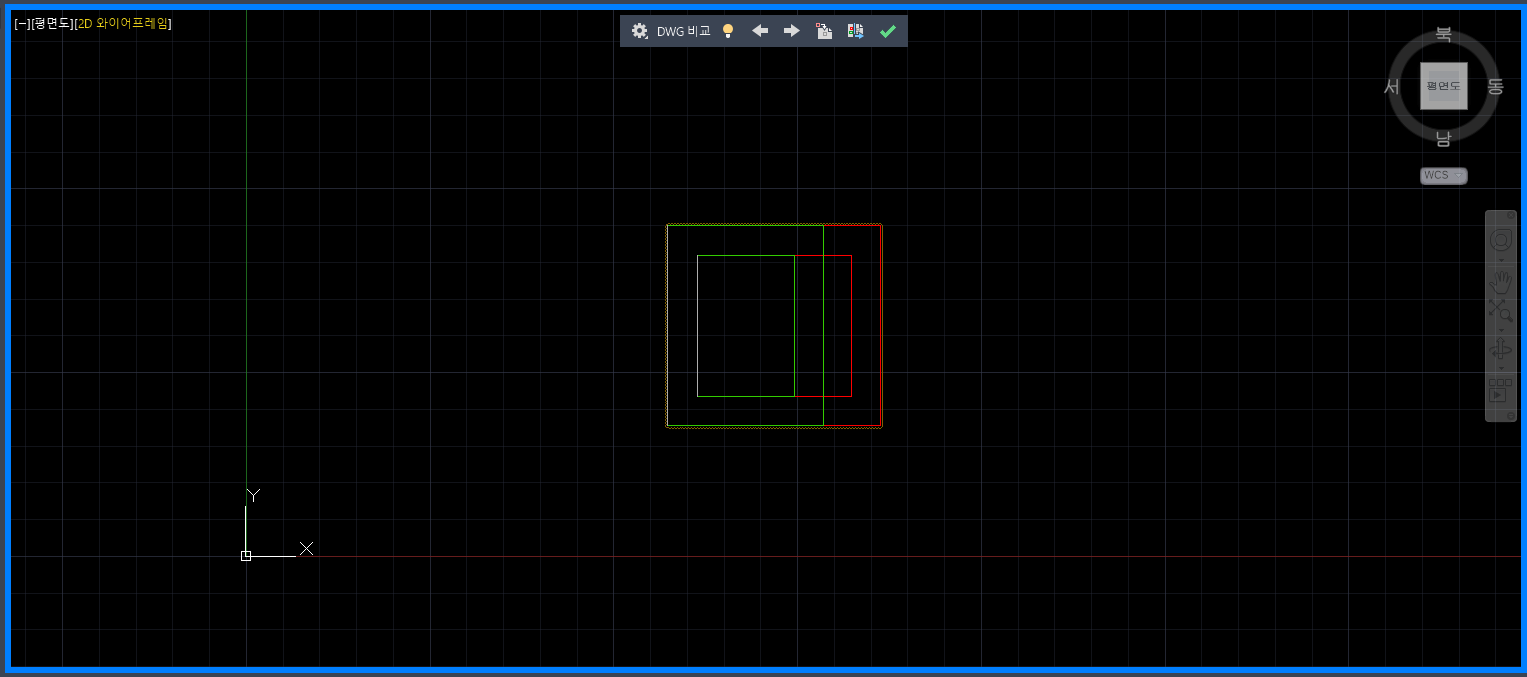

<COMPARE 실행 모습>
