Auto Cad_속성블록 TEXT 빠른 편집

Auto Cad에서 속성 블록(Attribute Block)은 실무에서 자주 사용되는 강력한 기능입니다. 블록 안에 텍스트, 번호, 이름, 날짜 등 다양한 정보를 속성으로 담아 반복적으로 활용 할 수 있기 때문에 도면 작업의 효율성을 크게 높여줍니다.

하지만 이미 삽입된 블록 속성 중 일부만 빠르게 수정하고 싶을 때, 매번 블록 전체 속성 창을 열어 변경하는 것은 매우 번거롭습니다. 이럴 때 유용한 명령어가 바로 ATTIPEDIT명령어입니다.

ATTIPEDIT는 블록 송성 중 특정 텍스트 하나만 클릭하여 즉시 편집할 수 있도록 도와주는 기능입니다.

1. ATTIPEDIT 명령어란?

ATTIPEDIT(Attribute In-Place Edit) 명령어는 블록 송성의 텍스트 값을 빠르게 수정하는 도구입니다.

일반적으로 블록 속성을 수정하려면 Eattedit 또는 Attedit 명령어를 사용해야 하지만, 이경우 여러 속성이 한꺼번에 표시되어 원하는 항목을 찾는데 시간이 걸릴 수 있습니다.반면, ATTIPEDIT는 마우스로 속성을 클릭하는 즉시 편집창이 열리므로 속도와 편의성이 뛰어납니다.

2. ATTIPEDIT명령어 사용법

• 실행방법
  - 명령어 입력창에 ATTIPEDIT(단축키 : API) 입력 후 Enter
  - 속성이 있는 블록 객체의 텍스트 부분 클릭
  - 팝업되는 작은 창에서 새로운 값을 입력 후 Enter
• 주요특징
  - 선택한 속성만 바로 수정 가능
  - 전체 속성 목록을 열 필요 없음
  - 반복 입력이 필요한 도면에서 매우 효율적
  - 실시간으로 텍스트가 변경되어 확인 가능

3. 실무 활용 예시

• 도면 제목란 수정
  - 제목 블록 안의 작성일자, 도면 번호를 바로 변경 가능
• 부품 번호 블록 관리
  - 기계 설계 도면에서 수십 개의 속성 블록 번호를 빠르게 수정
• 건축 도면 표기 변경
  - 층수, 호수, 실명 등 반복되는 정보 수정 시 효율적

4. 꿀팁

• 자주 사용하는 속성만 ATTIPEDIT로 관리
  - 전체 속성을 수정할 필요가 없다면 훨씬 빠릅니다.
• 블록 정리와 병행
  - 속성이 잘 정의된 블록을 만들어 두면 ATTIPEDIT로 관리할 때 더욱 편리합니다.
• 다중 블록 편집은 EATTEDIT 활용
  - 여러 속성을 동시에 변경해야 하는 경우 EATTEDIT가 더욱 적합합니다.

5. 마무리

ATTIPEDIT명령어는 작은 차이지만 실무에서는 큰 생산성 향상을 가져올 수 있는 기능입니다. 전체 속성 창을 열지 않고도 필요한 속성만 빠르게 수정할 수 있어, 도면의 속성 블록 관리가 훨씬 간단해집니다.

특히 반복적으로 속성을 다뤄야 하는 건축 도면 제목란, 기계 부품 번호, 전기 배선 번호등의 작업에서 빛을 발합니다. Auto Cad에서 속성블록을 자주 사용하는 분들이라면 반드시 익혀두어야 할 명령어입니다.

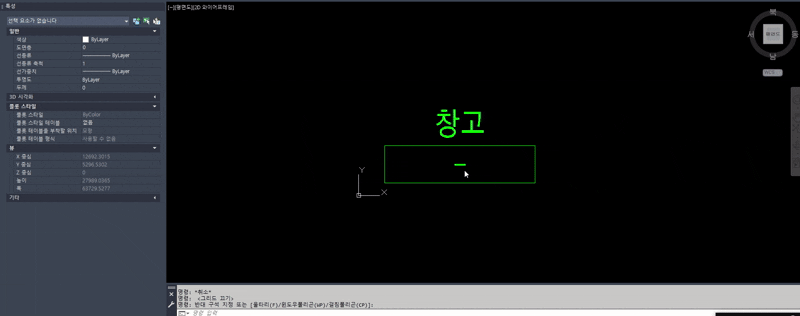

<사용 방법 예시>
