Auto Cad_TEXT 분해하기

Auto Cad에서 작성되는 대부분의 문자는 MTEXT나 TEXT 객체로 입력됩니다. 이는 수정이나 편집에는 편리하지만, 간혹 문자를 도형처럼 사용해야 하는 상황이 발생합니다. 예를 들어, 특정 글자를 로고로 변환해야 한다거나, CNC가공을 위해 문자 자체를 경로로 추출해야 할 때가 있습니다. 이때 활용되는 명령어가 TXTEXP(Text Explode)명령어입니다. TXTEXP는 문자 객체를 폴리선으로 변환해 주며, 변환된 글자는 더 이상 텍스트가 아닌 선분과 호의 집합으로 사용됩니다.

1.TETEXP명령어란?

TETEXP명령어는 Express Tools에 포함된 기능으로, 문자를 분해하여 폴리선으로 변환하는 명령어입니다.

특징

• 문자 폰트를 그대로 폴리선 형태로 변환
• 변환 후에는 무자 속성을 잃고 순수한 도형으로만 남음
• CNC, 레이저 커팅, 3D 모델링 등 특수 목적에 활용 가능
• 도면에서 로고 제작이나 장식 효과를 줄 때도 사용

2. TXTEXP 명령어 사용법

• 실행 방법
  - 명령어 입력창에 TXTEXP를 입력 → Enter
  - 변환할 문자 객체 선택 → Enter
  - 선택한 문자가 폴리선으로 변환됨

3. 실무 활용 예시

• 로고 제작
  - 회사명이나 브랜드명을 문자로 입력 후 TXTEXP로 변환 → 도형화하여 로고 제작 가능
• CNC 가공
  - 기계 가공용 데이터는 일반 텍스트를 인식하지 못하므로, TXTEXP로 변환 후 가공 결로로 활용
• 장식 효과
  - 글자를 도형으로 변환한 후 색상 채우기, 패턴 적용, 일부 선 삭제 등 다양한 그래픽 효과 적용 가능
• 3D 모델링
  - 변환된 도형을 활용해 Extrude(돌출) 명령어로 3D 입체 글자 제작 가능

4. 주의할 점 및 팁

• Express Tools 설치 필요 : TXTEXP는 Auto Cad Express Tools에 포함된 기능이므로, 설치되지 않았다면 사용할 수 없습니다.
• 변환 후 수정 불가 : 변환된 객체는 더 이상 텍스트가 아니므로, 텍스트 편집이 불가능합니다. 변경하려면 다시 텍스트를 작성해야 합니다.
• 폰트에 따라 결과 차이 : TrueType 폰트는 곡선이 많이 포함되어 폴리선 세그먼트가 많아질 수 있으며, SHX폰트는 상대적으로 단순하게 변환됩니다.
• 파일 용량 증가 : 변환된 무자는 수많은 폴리선으로 이루어져 파일 크기가 커질 수 있습니다. 큰 도면에서는 주의가 필요합니다.
• Explode와 구분 : 일반 Explode명령어는 문자 객체에 직접 적용되지 않으며, TXTEXP만 문자 전용 분해 기능을 수행합니다.

5. 마무리

TXTEXP명령어는 일반적으로 자주 쓰이지는 않지만, 특정 목적에서는 없어서는 안 될 필수 도구입니다. CNC가공이나 로고제작, 3D 글자 모델링 등 문자 데이터를 도형으로 변환해야 할 때 매우 유용합니다.

특히 건축, 기계, 그래픽 분야에서 작업 효율성을 크게 높일 수 있으므로, 실무자라면 반드시 알아두어야 할 Express Tools 명령어입니다.

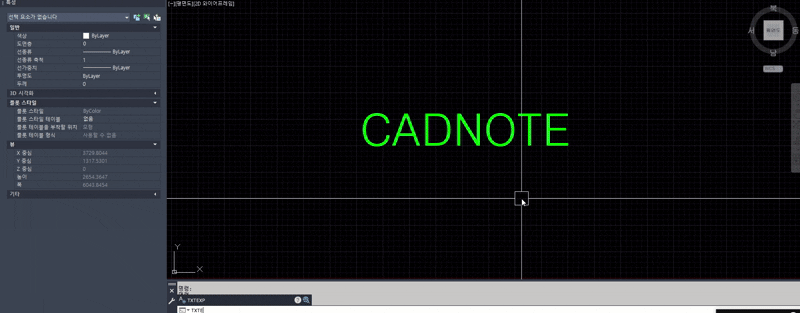

<TXTEXP 사용 예시>
