Auto Cad_기준선 없이 Trim/Extend 실행하기

AutoCad에서 작업을 하다 보면 선을 잘라내거나(Trim), 연장(Extend) 해야 하는 상황이 발생합니다. 특히 기준선이 닿아있지 않거나, 살짝 떨어져 있는 경우라면 작업이 번거로워질 수 있습니다.

이때 EDGEMODE시스템 변수를 활용하면 눈에 보이는 선뿐만 아니라 선이 가상의 연장선상에 존재한다고 가정하고 Trim과 Extend작업을 수행할 수 있습니다.

즉, 선분이 실제로 닿아있지 않아도, Auto Cad가 자동으로 선을 무한히 연장한 것처럼 인식하여 편리하게 잘라내거나 연장할 수 있습니다.

1. EDGEMODE 명령어란?

EDGEMODE는 Trim / Extend 명령어의 작동 방식을 제어하는 시스템 변수입니다.

• 값이 0일 때 → 실제로 닿아 있는 선만 인식
• 값이 1일 때 → 눈에 보이지 않는 가상의 연장선까지 인식

따라서, 선들이 살짝 어긋나 있더라도 Trim과 Extend를 자유로게 할 수 있게 됩니다.

2. 사용법

• 명령어 입력창에 EDGEMODE 입력 → Enter
• 값 입력 : 0 또는 1
  - 0 : 실제 선만 기준으로 작동
  - 1 : 가상의 연장선도 인식

3. 실무 활용 예시

• 건축 도면 벽체 작업
  - 벽체 선이 미세하게 안 맞아 있어도 Trim/Extend가 가능하여 작업속도 향상
• 기계 부품 도면 수정
  - 작은 오차로 인한 미접점 선도 손쉽게 정리 가능
• 복잡한 도면 정리
  - 수많은 보조선과 기준선이 얽힌 상황에서도 효율적으로 잘라내기 가능

4. 주의 사항 및 팁

• 정밀도가 필요한 경우 주의
  - EDGEMODE = 1 상태에서는 의도하지 않은 선까지 잘릴 수 있으므로 조심해야 합니다.
• 값 변경은 필요할 때만 사용
  - 항상 1로 두기보다는, 상황에 따라 0과 1을 적절히 전환하는 것이 좋습니다.
• 단축키와 병행
  - Trim, Extend와 함께 EDGEMODE를 기억해 두면 작업 효율 극대화
• 가상의 연장선 확인 방법
  - Trim/Extend 실행 시 커서 근처의 가이드라인을 잘 확인하는 습관이 필요합니다.

5. 마무리

EDGEMODE는 눈에 잘 띄지 않는 시스템 변수이지만, Trim과 Extend명령어의 생산성을 극대화하는 핵심 기능입니다.
도면 작업에서 선이 미세하게 어긋나 있는 경우에도 매번 수정을 할 필요 없이, EDGEMODE 설정만으로 손쉽게 처리할 수 있습니다.

작업효율을 높이고, 도면 정리 시간을 줄이는데 큰 도움이 되므로 꼭 알아두시길 바랍니다.

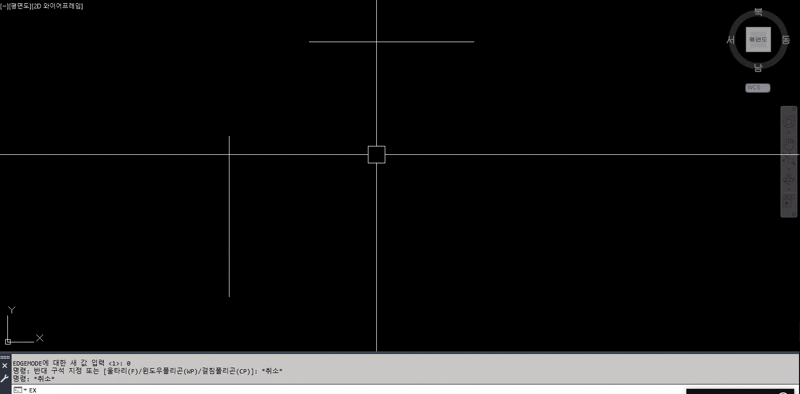

<EDGEMODE 0으로 설정 후 EXTEND 명령어 실행 시>

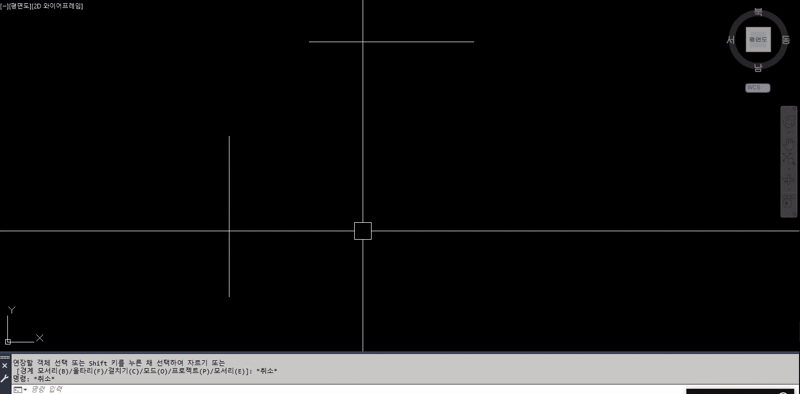

<EDGEMODE 1로 설정 후 EXTEND 명령어 실행 시>
