Auto Cad_객체를 기준점에 맞춰 정렬하기

도면 작업을 하다 보면 두 개 이상의 객체를 서로 정확히 맞추어야 하는 상황이 발생합니다. 예를 들어 건축 평면에서 창호를 특정 위치에 정렬하거나, 설비 배치를 기준 객체에 맞추어야 할 때가 그렇습니다. 단순히 이동과 회전으로는 번거롭고 시간이 오래 걸릴 수 있는데, 이때 ALIGN 명령어를 사용하면 단 몇 번의 클릭으로 위치와 방향까지 정확히 맞출 수 있습니다.

이번 글에서는 Auto Cad ALIGN 명령어의 정의부터 사용법, 실무 활용 사례, 그리고 유용한 팁까지 차근차근 설명드리겠습니다.

1. ALIGN 명령어란?

ALIGN 명령어는 선택한 객체를 다른 객체의 기준점에 맞추어 위치, 회전, 스케일까지 동시에 조정할 수 있는 기능입니다. 쉽게 말해, 단순 이동이나 회전이 아니라 좌표계 기반 정렬 도구라고 이해하면 됩니다.

주요 기능

• 객체를 기준점(1~3점 지정 가능)에 맞추어 이동
• 필요시 회전 및 크기 자동 조정
• 2D, 3D 객체 모두 정렬 가능

2.  ALIGN 명령어 사용 방법

• 명령어 실행
  - 명령어 창에 ALIGN(단축키 : AL) 입력 후 Enter
  - 이동/정렬하고 싶은 객체를 선택 후 Enter
  - 원본 객체에서 기준이 될 점을 선택
  - 대상점 지정
  →이동할 위치의 대상정 선택
  →최대 3개까지 기준점과 대상점을 매치 가능
  - 정렬 Option 확인
  →대상점 지정 후, " ALIGN 정렬점을 기준으로 객체에 축척을 적용합니까?"라는 옵션이 나타남
  →YES : 크기까지 자동 조정
  →NO : 위치와 회전만 정렬


3. 실무 활용 예시

• 건축 설계
  - 도면에 창호 블록을 외벽 기준선에 정확히 맞추는 경우
  - 가구 배치를 기준 축선에 따라 정렬
• 기계/설비 설계
  - 부품을 특정 축 방향에 맞추어 배열
  - 3D 모델을 다른 좌표계로 변환 시 정렬
• 도면 변환
  - 외부에서 받은 도면을 자사 기준 좌표계에 맞출 때
  - 스케일이 다른 평면도를 기준 도면과 맞출 때

4. ALIGN명령어 꿀팁

• 최대 3개의 기준점 지정 가능
  -1점 : 이동만 / 2점 : 이동+회전 / 3점 : 이동+회전+스케일 조정
• 3D모델링에서 사용
  - 객체를 다른 좌표축에 맞출 때 매우 유용
• UCS와 병행 사용
  - 복잡한 모델에서 원하는 위치에 정확히 정렬 가능
• 스케일 조정은 신중하게
  - 축척이 필요한 경우 유용하지만, 의도치 않게 크기가 바뀔 수 있으므로 주의

5. 마무리

ALIGN명령어는 단순 이동이나 회전보다 훨씬 심화된 도구로, 도면 작업 시간을 크게 단축시켜 줍니다. 특히 여러 객체를 기준 도면에 맞추거나 3D모델링에서 좌표를 일치시킬 때 필수적인 기능이라 할 수 있습니다. 도면을 보다 정확하고 빠르게 작업하고 싶다면 ALIGN명령어를 꼭 익혀 두시길 추천드립니다.

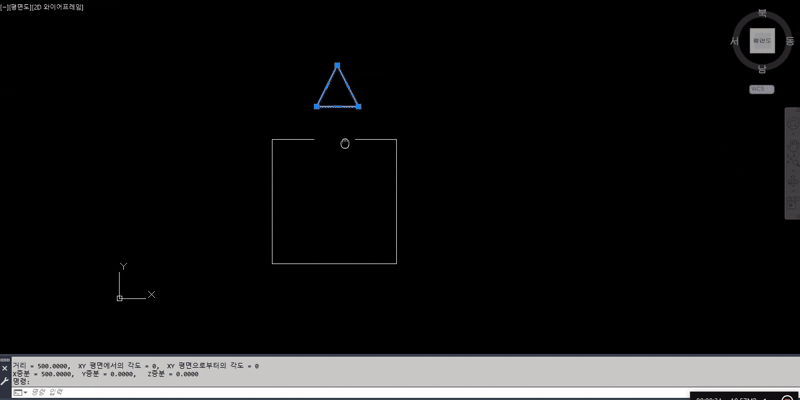

<ALIGN명령어 사용 예시>
