Auto Cad_좌표계 제어 및 변경하기

Auto Cad 작업을 하다 보면 좌표계와 작업 평면을 적확히 제어해야 할 상황이 자주 생깁니다. 예를 들어 특적 각도로 기울어진 벽체에 도면을 그리거나, 3D 모델링에서 원하는 면 위에 객체를 배치하려면 단순한 기본 좌표계로는 한계가 있습니다.

이때 필요한 것이 UCS와 PLAN명령어입니다. UCS는 사용자가 좌표계를 자유롭게 설정할 수 있게 해 주고, PLAN은 설정한 좌표계를 기준으로 화면 뷰를 정렬하는 명령어입니다. 두 기능을 함께 사용하면 작업 효율성과 정확도를 동시에 높일 수 있습니다.

1.UCS 명령어란?

UCS(User Coordinate System)는 사용자가 원하는 방향으로 좌표축을 재설정하는 기능입니다. Auto Cad에는 기본적으로 WCS(World Coordinate System, 전역 좌표계)가 존재하지만, UCS를 통해 임시로 좌표계를 원하는 방향으로 회전 및 이동할 수 있습니다.

UCS주요 기능

• 임의의 면을 XY 평면으로 지정
• 좌표축 방향(X, Y, Z)을 원하는 각도로 회전
• 특정 객체나 면을 기준으로 좌표계 설정

2. PLAN 명령어란?

PLAN명령어는 현재 활성화된 좌표계(UCS 기준)에 맞추어 화면 뷰를 정렬하는 기능입니다.

즉, UCS를 회전하거나 새로 정의한 뒤, PLAN을 실행하면 화면이 새 좌표계에 맞게 정렬됩니다.

PLAN 주요 기능

• 화면을 현재 UCS의 XY평면에 맞추어 똑바로 보기
• 3D작업 시 원하는 면을 정면처럼 보이게 전환
• 좌표계 혼동을 줄이고 작업 효율성 향상

3. UCS & PLAN 명령어 사용 방법

UCS 사용법

• 명령어 입력 : UCS → Enter
• 설정옵션
  - 객체(Object) : 객체(선, 면 등)를 기준으로 UCS 설정
  - 면(Face) : 3D 면을 기준으로 UCS 설정
  - Z : Z 축을 기준으로 좌표계 회전
  - 표준(wORLD) : UCS를 다시 전역 좌표계로 초기화

PLAN 사용법

• 명령어 입력 : PLAN → Enter
• 옵션 선택
  - 현재 UCS(Current UCS) : 현재 활성화된 UCS 기준으로 화면 정렬
  - 표준(World) : 전역 좌표계 기준으로 화면 정렬

4. 실무 활용 예시

• 건축설계
  - 대지 경계선이 특정 각도로 기울어져 있을 때, UCS를 경계선에 맞추고 PLAN으로 뷰 정리
  - 경사면에 구조물을 배치할 때 UCS를 면에 맞추어 정확한 위치에 객체 작성
• 3D 모델링
  - 모델의 특정 면을 UCS로 설정 후 PLAN을 실행하면 해당 면이 화면에 정면으로 표시
  - 가구나 설비 모델을 특정 축 방향으로 배치할 때 효과적
• 협업도면
  - 다른 업체에서 받은 도면이 회전되어 있을 경우, UCS로 축을 맞춘 뒤 PLAN으로 뷰를 정리해 표준 좌표계와 일치

5. 꿀팁

• UCSFOLLOW 옵션 활용 : UCSFOLLOW를 1로 설정하면 UCS변경 시 자동으로 PLAN이 적용됨
• PLAN실행 후 저장 : 화면 뷰를 저장(VIWS 기능)해두면 언제든 같은 뷰로 돌아갈 수 있음
• 2D/3D 모두 활용 가능 : 단순히 평면 작업뿐 아니라 3D 모델링에서도 필수 기능

6. 마무리

UCS와 PLAN 명령어는 따로 떼어 생각할 수 없는 한 쌍의 기능입니다. UCS좌표계를 새롭게 정의한 뒤, PLAN으로 화면 뷰를 정리하면 복잡한 도면도 정확하고 효율적으로 다룰 수 있습니다. 특히 기울어진 도면이나 3D모델링을 다루는 분들에게 UCS+PLAN 조합은 필수적인 도구라 할 수 있습니다.

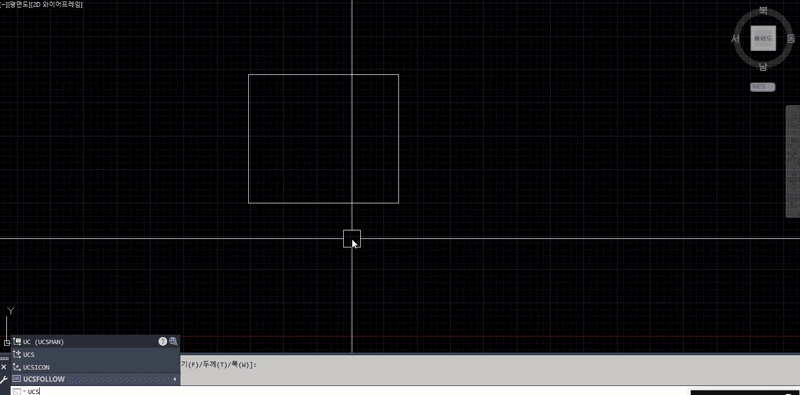

<UCS & PLAN 명령어 사용 예시>
