Auto Cad_조건에 맞는 객체만 선택하기

도면 작업이 복잡해질수록 수많은 객체들 중에서 필요한 것만 선택하는 일이 가장 큰 스트레스 중 하나가 됩니다. 특히, 건축, 기계, 전기 설계처럼 다양한 레이어와 속성이 섞여있는 경우, 단순히 마우스로 클릭해서 원하는 객체를 찾기란 쉽지않습니다. 이럴때 활용되는 도구가 바로 FILTER명령어 입니다. 객체의 속성(레이어, 색상, 선종류, 블록이름, 객체유형 등)을 기준으로 조건을 설정해 원하는 객체만 자동으로 선택할 수 있는 기능입니다.

1. FILTER명령어란?

FILTER는 조건 기반 선택 도구로, 객체의 여러 속성을 조합해 특정 조건에 맞는 객체만 추출할 수 있는 명령어입니다. 예를 들어 빨간색 선만 선택, 벽체 레이어의 폴리선만 선택, 블록 이름이 '문'인 객체만 선택 과 같은 작업이 가능합니다.

2. FILTER 사용 방법

• 명령어 창에 FILTER입력 → Enter
• 객체 선택 필터 창이 열림
• 여기서 조건을 추가하고 적용

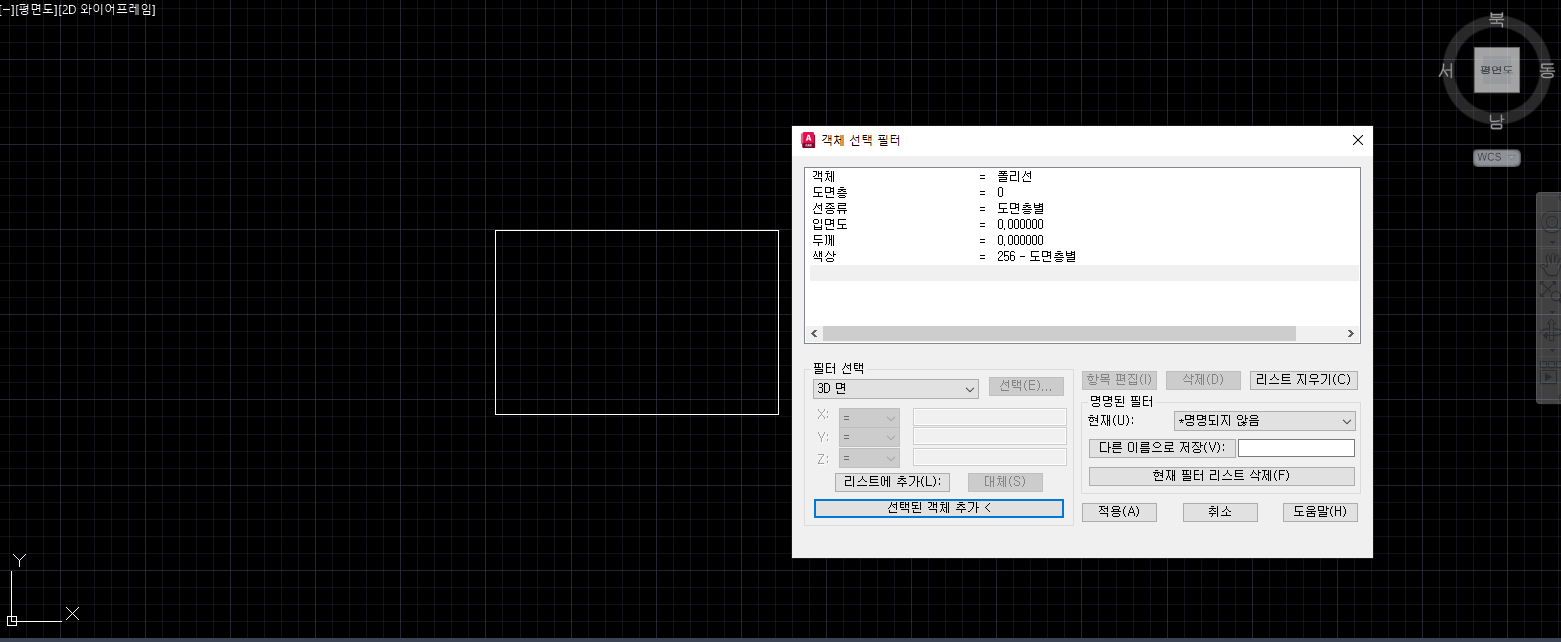

<FILTER명령어의 객체 선택 필터창>

3. 실무 활용 예시

• 건축설계
  - 벽체 레이어에 있는 폴리선(Polyline)만 선택 → 벽체 길이 자동 산출
  - 창문 블록만 골라서 수량 파악
• 기계/전기 설계
  - 특정 색상으로 표시된 전기 배선만 선택
  - 특정 블록(콘센트, 스위치)만 추출해 리스트 작성
• 대형 프로젝트 협업
  - 외부에서 받은 복잡한 도면에서 불필요한 객체를 제거할 때
  - 특정 조건만 선택하여 작업 범위 간소화

4. 꿀팁

• 조건 저장 활용 : 자주 사용하는 필터 조합은 미리 저장해 두면 매번 반복할 필요가 없음
• 선택된 객체 추가 옵션을 활용하여 필터에 원하는 조건을 생성 가능

5. 마무리

FILTER 명령어는 단순한 선택 기능을 넘어, 조건 기반 데이터 관리 도구라고 할 수 있습니다. 수많은 객체 속에서 필요한 것만 빠르고 정확하게 집어내어, 도면 정리와 분석을 한층 더 스마트하게 만들어 줍니다. 특히 대규모 도면 작업에서 FILTER의 활용 여부는 작업 속도를 크게 좌우하므로, 반드시 익혀두는 것이 좋습니다.
