Auto Cad_TEXT 방향 일괄 정리

도면 작업을 하다 보면 문자나 치수가 일정한 방향으로 배치되어 있지 않아 가독성이 떨어지는 경우가 많습니다. 특히 회전된 평면도, 대각선 배치된 요소, 혹은 외부 참조 도면 위에서 작성된 텍스트가 제각각 다른 방향을 가지면 한눈에 읽기 어렵습니다.

이때 유용하게 활용할 수 있는 명령어가 바로 TORIENT입니다.

TORIENT는 선택한 문자 객체들의 방향을 원하는 각도로 일괄 정리할 수 있어, 작업의 효율성과 도면의 가독성을 크게 높여줍니다.

1. TORIENT명령어란?

TORIENT는 문자 객체의 방향을 일정하게 맞추는 명령어입니다.

• 대상 : 단일 텍스트, 여러 줄 문자 등
• 기능 : 선택한 모든 문자를 동일한 기준 방향으로 정렬
• 효과 : 도면 내 문자 가독성 확보 및 일관성 유지

즉, 회전되어 있는 문자를 한 번에 원하는 각도록 정렬하는 도구라고 볼 수 있습니다.

2. TORIENT 사용법

• TORIENT 입력 → ENTER
• 객체 선택
• 기준점을 선택(첫 번째 점 지정 → 두 번째 점 지정)
• 결과확인

3. 실무 활용 예시

• 대지 경계선이나 건축 배치도 : 대각선 경계선을 따라 치수나 텍스트를 배치해야 할 때 TORIENT로 한 번에 방향 통일
• 평면도 내 룸 이름, 실명 정리 : 여러 방향으로 입력된 룸 이름(ROOM NAME)을 한 방향으로 통일
• 도면 검수 시 : 가독성이 떨어지는 문자들을 한 번에 회전시켜 수정

4. 꿀팁

• TORIENT는 문자 방향을 직접 입력한 각도가 아닌 두 점 기준의 선 방향으로 맞추는 것이 핵심
• 문자들이 회전되더라도 원래 위치는 변하지 않고 글씨 방향만 정렬됨
• 도면 작업 전방에서 주기적으로 활용하면 최종 도면 품질이 훨씬 깔끔해짐

5. 마무리

TORIENT명령어는 작지만 강력한 도구입니다. 문자의 위치와 방향을 따로 정리할 수 있는 기능 덕분에, 복잡한 도면에서도 읽기 쉬운 상태를 유지할 수 있습니다. 특히 협업이나 납품용 도면에서는 문자의 가독성이 곧 도면의 신뢰성과 직결되므로, TORIENT를 습관적으로 활용하는 것이 좋습니다.

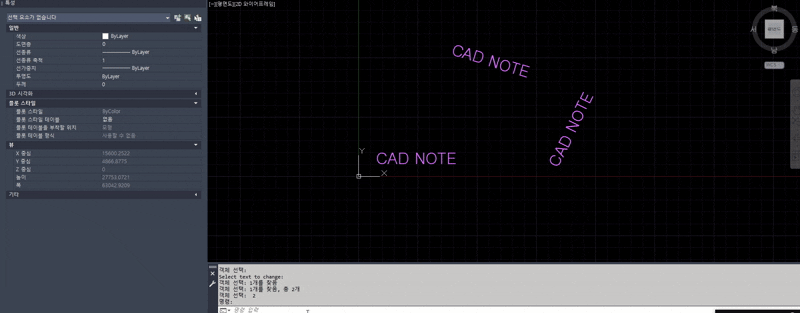

<TORIENT 활용 예시>
