Auto Cad_특성창 열기

CAD프로그램을 사용할 때 도면 객체의 속성을 확인하고 수정하는 기능은 매우 중요해요~
이때 필수적으로 사용되는 기능이 바로 특성창입니다!!

하지만 실수로 인하여 특성창을 꺼버리는 경우가 많은데 특성창을 키는 방법을 모르면 곤란한 경우가 아주 많아요!!

이번 포스팅에서는 특성창을 여는 방법, 활용 팁, 그리고 자주 발생하는 문제 해결법까지 자세히 알아보려고 합니다!!



1. 특성창이란??

특성창은 CAD프로그램에서 선택한 속성(선 / 색상 / 선 두께 등)을 확인하고 직접 수정할 수 있는 창이에요! 도면의 품질을 관리하고, 일관된 스타일을 유지하며, 도면 작성 오류를 줄이는데 필수적인 기능이에요

예를 들어 선을 선택했을 때, 그 선의 길이, 각도, 색상, 레이어 등을 한눈에 확인할 수 있고 필요에 따라서 바로 수정할 수도 있답니다!!



2. 특성창 ON/OFF

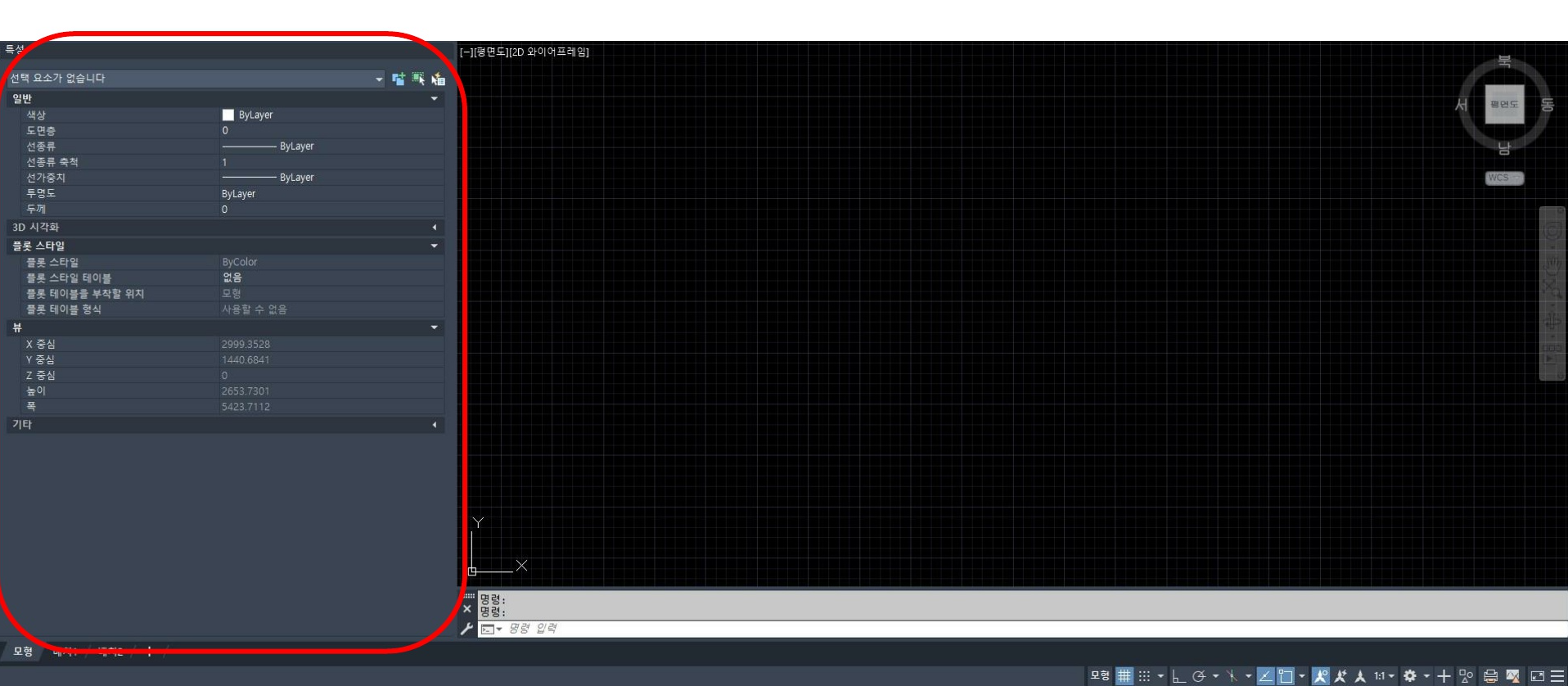

<특성창>

위 사진과 같이 캐드를 실행하면 나오는 창을 특성창이라고 해요~

캐드를 다루는 사람이라면 한번쯤 봤을 법한 이 특성창이 꺼지게 되면 작업물의 객체 정보를 알기가 너무나도 힘들죠!

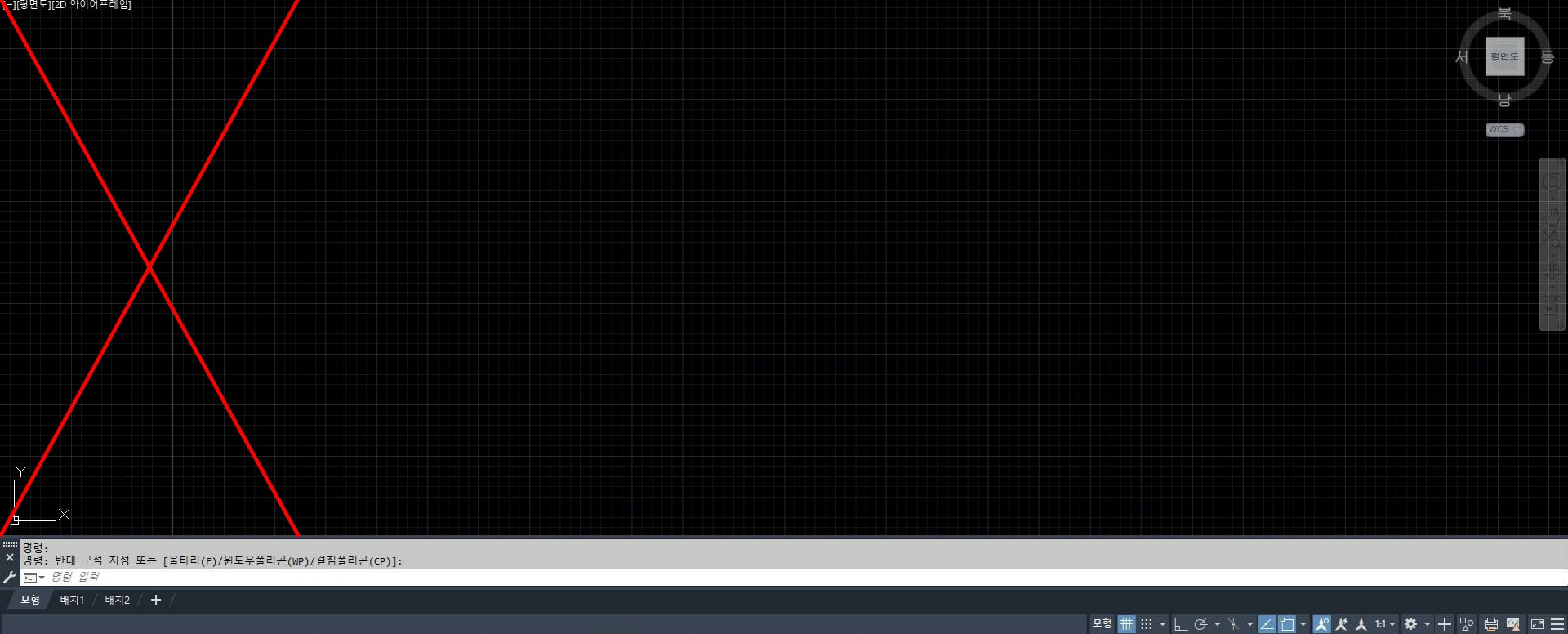

<특성창이 꺼진 화면>

위 사진과 같이 특성창을 껏을 때 키는 방법을 모르면 아주 당황스러운데요~

하지만!!!!

걱정 마세요~ 특성창을 키는 방법은 아주 간단하니까요~

특성창을 키는 방법은 총 3가지 방법이 존재해요!

아래 내용 중 가장 자신에게 맞는 방법을 택해서 사용하면 됩니다

① 단축키 CTRL+1

가장 간단하고 빠른 방법입니다

• 단축키 : CTRL+1
• 설명 : 현재 선택된 객체의 특성창이 화면 우측(또는 이전에 열려있던 위치)에 열립니다
• 팁 : 아무 객체도 선택하지 않은 상태에서 열면 기본 도면 설정에 대한 정보가 표시됩니다.



②상단 리본 메뉴 이용하기

• 상단 탭 중 '홈(HOME)' 클릭
• '속성(Properties)'그룹에서 [특성(Properties)] 클릭
• 팁 : 해당 방법은 단축키가 익숙하지 않은 초보자에게 추천합니다.



③마우스 우클릭 메뉴 사용하기

• 도면에서 객체를 선택
• 마우스 우클릭 -> 메뉴에서 '특성'선택
• 팁 : 작업 중 마우스를 주로 사용할 때 유용한 방법입니다.



3. 특성창을 활용한 실전 예시

• 색상변경 : 특성창에서 객체의 색상 항목을 클릭하면 색상 팔레트가 열립니다. 여기서 원하는 색상으로 선택한 객체의 색상을 변경 가능해요!
• 선 종류 변경 : 특성창의 '선 종류'를 클릭 → 원하는 선 종류 선택
  (미리 로드되어 있지 않은 선 종류는 'LINETYPE'명령어로 불러올 수 있어요!)
• 선 두께 조정 : '선 가중치' 항목에서 두께를 조정하면, 출력 스타일에 따라 다양한 표현이 가능해요



4. CAD특성창과 속성창의 차이점

많은 분들이 '특성창(Properties)'과 '속성창(Quick Properties)'을 혼동하시기도 하는데요!!
이 두 가지는 비슷하지만 다른 특징을 가지고 있어요!!

• 특성창 : 앞서말했듯 ctrl+1 단축키롤 여는 일반적인 속성 관리창으로, 보다 상세하고 전체적인 정보를 제공합니다. 모든 속성이 표시되며, 다중 객체 선택 시에도 각가의 속성 항목이 구분되어 나타납니다.
• 속성 팔레트 : 일반적으로 객체 위에 작게 팝업되는 형태로 나타납니다. 빠르게 특정 속성만 수정할 수 있게 도와주며, 필요한 항목만 골라서 간단히 확인할 때 유용합니다.
• 속성 팔레트 매게변수 설정은 아래 표를 참고해 주세요!!
  (매개변수 명령어 : QPMODE)

매개변수 값	설명
0	속성 팔레트 OFF
1	속설 팔레트 ON
2	속성 팔레트가 지원되는 객체만 켜기

두 창의 차이를 잘 이해하고 상황에 따라 적절히 사용하는 것이 중요합니다!!복잡한 도면 작업에서는 특성창이 더 유용하고, 단순 편집중이라면 속성 팝업이 더 빠를 수 있으니 참고해두면 좋을 것 같아요!



5. 마무리

특성창은 CAD작업의 핵심 툴 중 하나입니다!! 단축키 하나로 빠르게 접근할 수 있고, 객체의 속성을 직관적으로 확인하고 수정할 수 있어 작업 효율을 크게 끌어올려줍니다~

특히 실무에서 다양한 도면 요소를 정확하게 컨트롤하고자 할 때 특성창 사용은 필수이며, 90% 이상의 설계업계 종사자들은 캐드에서 특성창을 절대 끄지 않을 정도로 아주 중요한 요소입니다!!

오늘 소개한 방법을 통해 CAD작업을 더욱 빠르고 정확하게 해 보세요!!
