Auto Cad_텍스트 포인트 변경

도면 작업을 하다 보면 여러 개의 TEXT나 MTEXT 객체들을 정렬해야 할 일이 자주 발생하죠!!
일일이 좌표를 맞추거나 눈대중으로 맞추다 보면 오차가 생기기도 하고 작업시간도 늘어나게 됩니다.
또한, 도면을 볼 때는 이해관계자가 도면을 쉽게 알아볼 수 있도록 해야 하는 것이 중요한데 텍스트라는 요소를 깔끔하게 정리하는 것만으로도 이해를 돕기가 쉬워지고 도면을 아주 예쁘게 만드는 것이 가능해집니다!

이러한 문제를 해결해 주는 유용한 명령어가 바로 TJUST, 즉 TJ명령어입니다.

오늘은 Auto Cad에서 텍스트를 깔끔하게 정리할 수 있도록 해주는 TEXT 포인트의 자리 맞추기 방법에 대해 특성창을 활용한 방법과 명령어를 사용방법으로 2가지 방식에 대하여 적어보려고 해요!!

1. TJUST란?

Text Justify의 약자로, Auto CAD에서 텍스트 객체들의 기준점을 통일하고 쉽게 정렬할 수 있도록 도와주는 명령어입니다!
이 명령어는 여러 개의 텍스트를 한 번에 깔끔하게 정렬할 수 있어 도면 정리와 가독성 향상에 매우 유용합니다!



2. 사용법

<Auto Cad 텍스트 화면>

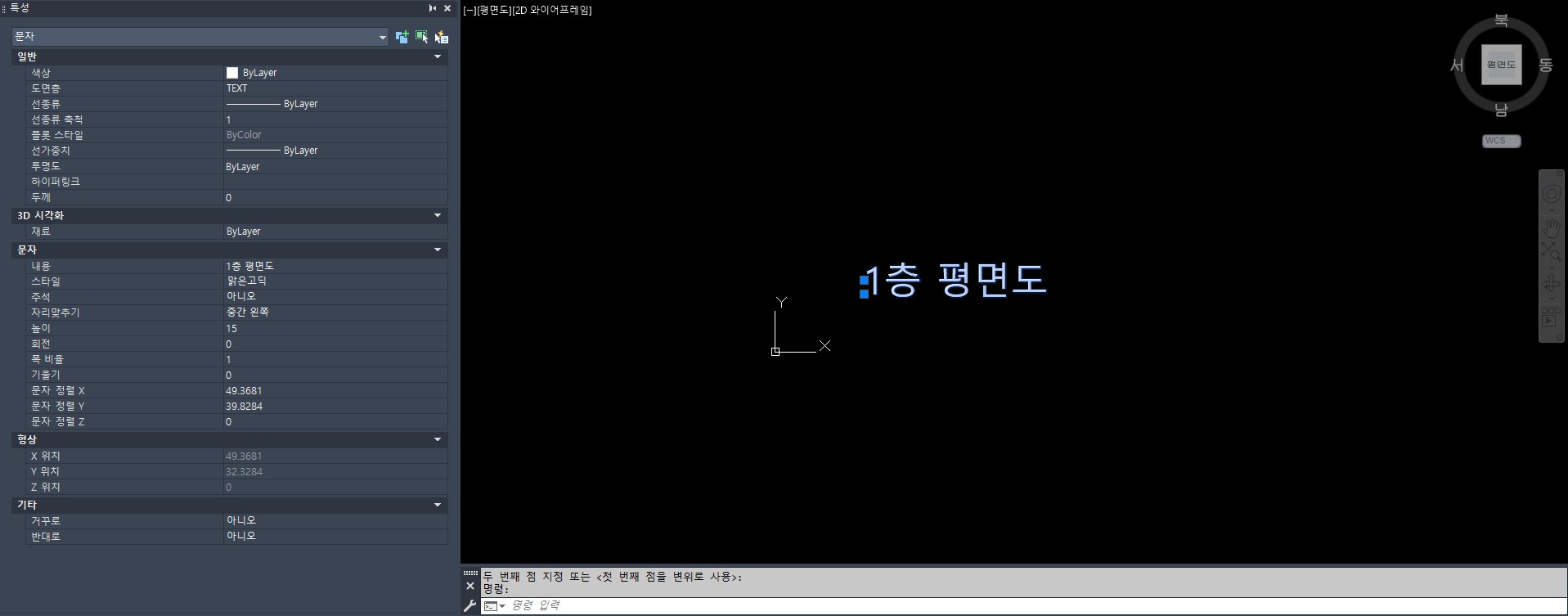

텍스트를 선택하면 위와 같은 포인트를 볼 수 있게 됩니다.
서론에서와 같이 캐드의 포인트 위치를 옮겨야 할 상황이 있는데요!

① 특성창을 활용한 자리 맞추기

먼저 특성창을 활용한 자리 맞추는 법부터 설명드리겠습니다!

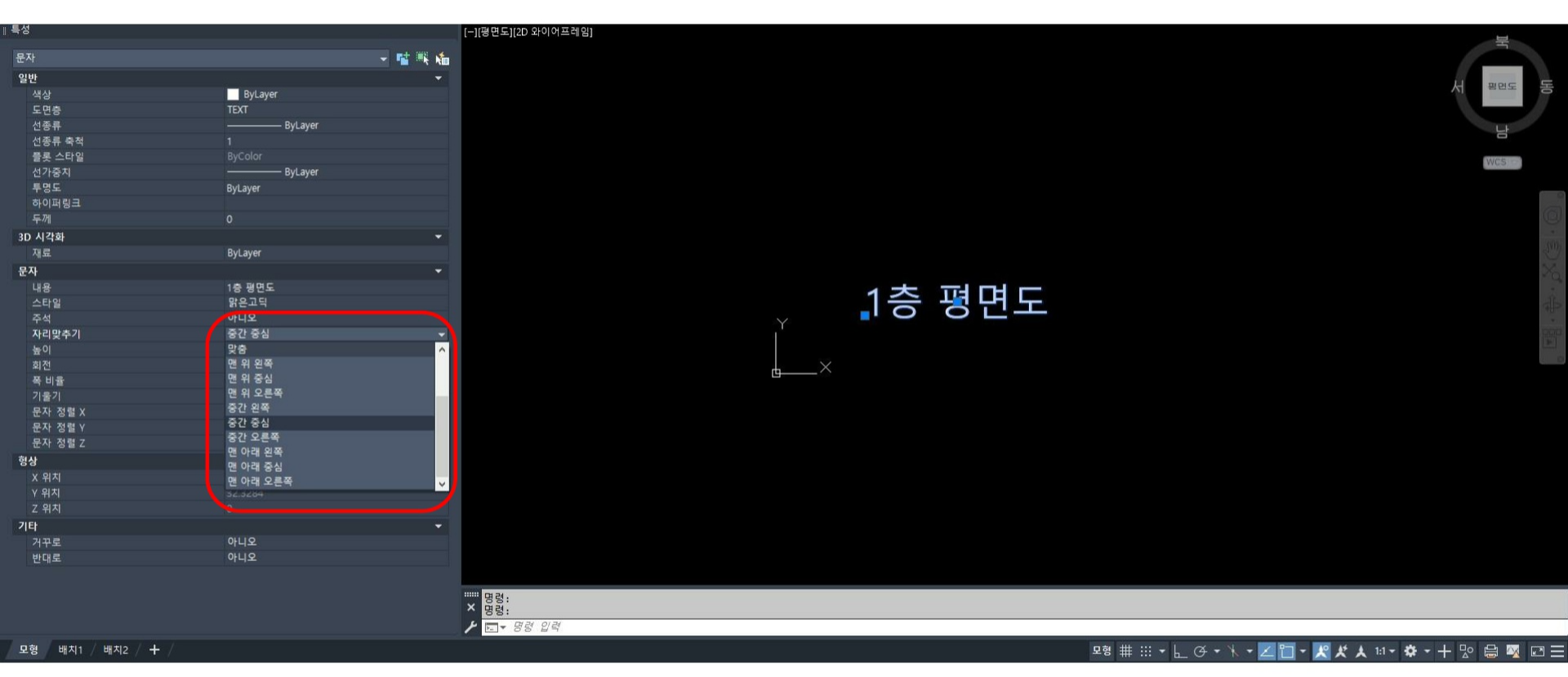

<특성창 자리맞추기 위치>

텍스트를 선택 후 특성창의 문자를 보시면 자리 맞추기라는 글씨를 보실 수 있는데 우측의 화살표를 누르게 되면 여러 가지 선택창이 쭉~나오게 돼요!

특성창이 안 보인다면 '특성창 열기' 게시글을 참고해 주세요!!

선택창에서 원하는 위치를 골라 선택하면 쉽게 포인트의 위치를 변경이 가능하죠~
하지만 자리 맞추기를 통하여 포인트를 맞출 수는 있지만 텍스트가 포인트에 맞춰 위치가 변경된다는 단점이 있어요.
텍스트 개수가 많지 않다면 해당 방법으로도 간단하게 자리맞춤하셔도 무방합니다!



② TJUST 명령어를 이용한 자리 맞추기

이번에는 오늘의 메인 포스팅인 JTUST명령어 사용방법입니다!

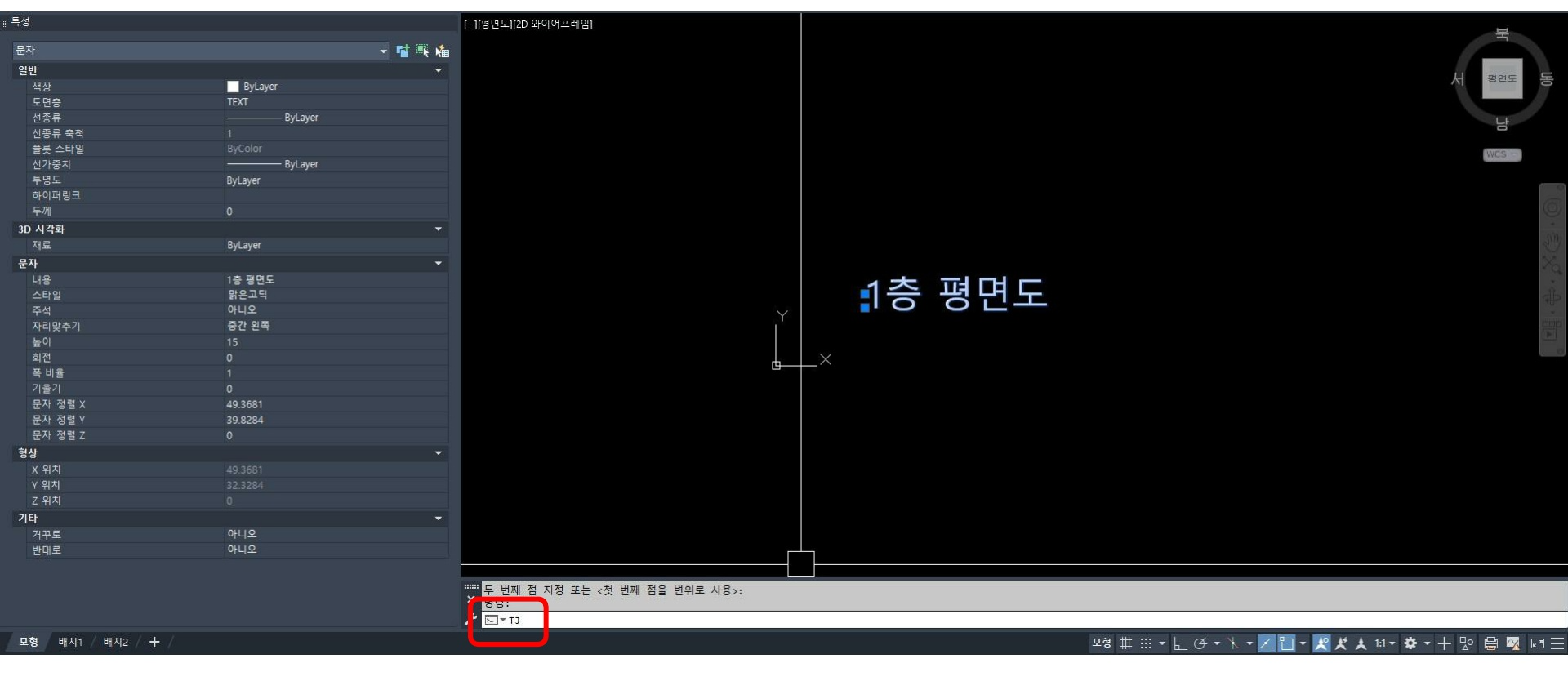

<TJUST 명령어 단축키 입력>



위 사진과 같이 명령어 TJ를 입력 후 ENTER를 누르면

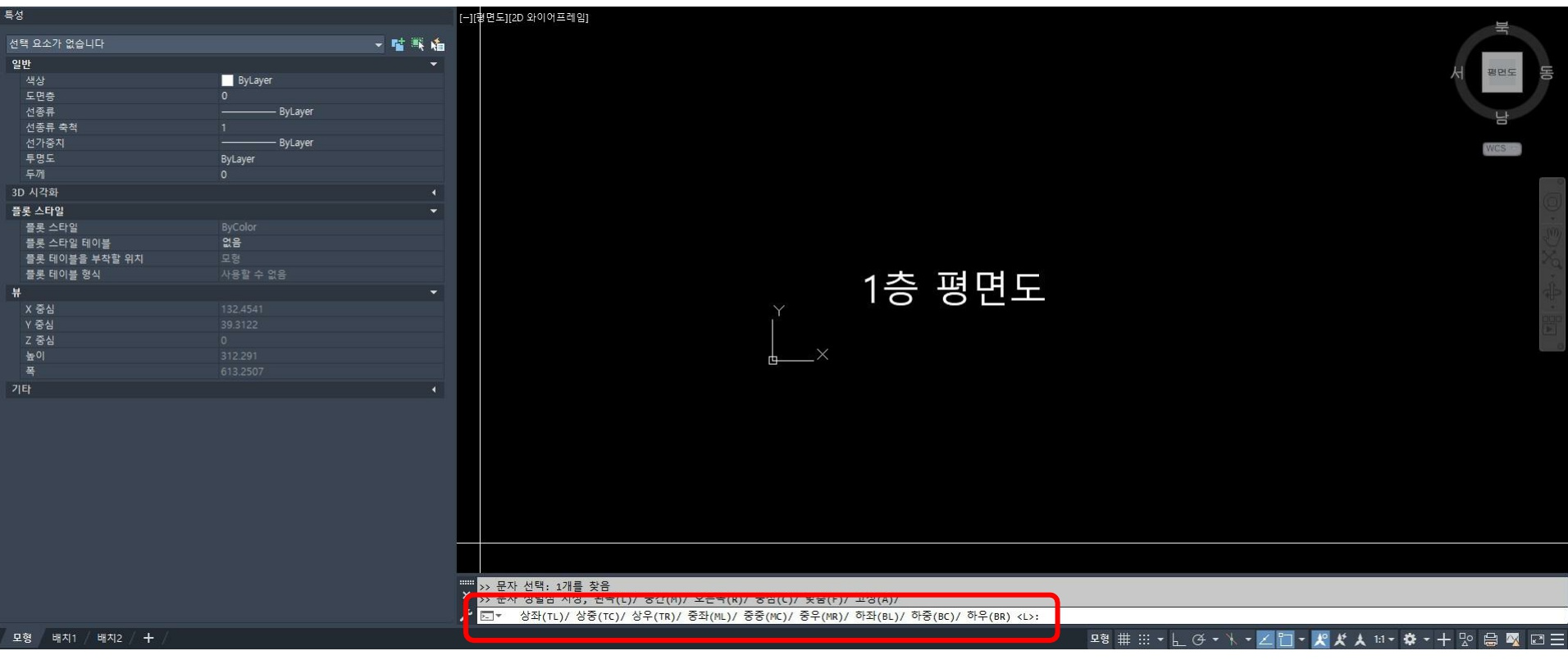

<텍스트 기준점 위치 선택>



원하는 위치를 선택하라는 명령이 나오는데,
상좌(TL) / 상중(TC) / 상우(TR) / 중좌(ML) / 중중(MC) / 중우(MR) / 하좌(BL) / 하중(BC) / 하우(BR) 중에 변경하고 싶은 위치의 명령을 선택하여 입력 후 엔터키를 누르시면 됩니다!! (예를 들어 중간 중심으로 변경하고 싶은 경우 MC를 입력 후 ENTER)

해당 명령의 약자는 외우기 쉽도록 다음 표를 참조하면 좋을 것 같습니다!

구분	상	중	하	좌	중	우
한글	위	중간	아래	좌측	중심	우측
영문	TOP(T)	MID(M)	BOTTOM(B)	LEFT(L)	CENTER(C)	RIGHT(R)



TJUST(TJ) 명령어를 의 최대 장점은 텍스트의 위치 변경 없이 텍스트의 포인트 위치만 변경된다는 점이에요!
또한, 간편하게 명령어를 사용하여 키보드에 손을 떼지 않고 텍스트의 기준점을 맞출 수 있어요!

복수 변경도 가능해서 다수의 텍스트의 포인트 위치만 변경하고 싶을 때 사용하게 되면 지시선이나 표에서 텍스트 위치를 다시 맞출 필요 없이 편리한 작업이 가능하죠!!



3. 실무 사용 예시

• ML(중간 좌측)을 활용하여 표, 지시선 텍스트 위치 통일 시키기
• MC(중간 중심)을 활용하여 도곽의 도면명, 도면번호 등 텍스트 위치 통일 시키기



4. 꿀팁

• 단축키를 외우기가 힘드시면 특성창을 활용하시는 것이 유용해요!
• TJUST명령어를 익혔다면 작업시간은 2배 이상 단축 된답니다!!
• 다수의 TEXT의 자리 맞추기를 하고 싶다면 TJUST, 소수의 TEXT의 자리 맞추기를 하고 싶다면 특성창 활용



5. 마무리

TJUST는 단순해 보이지만, 도면의 전문성과 정돈된 인상을 높여주는 핵심 무기입니다!! 도면 작업 중 텍스트들이 정렬되지 않아 답답했던 경험이 있다면, 오늘 소개해드린 TJUST명령어를 꼭 활용해 보시면 아주 좋을 듯합니다. 단순히 보기 좋은 도면을 넘어서, 체계적이고 오류 없는 문서 작업을 만드는데 큰 도움이 되실 거라 확신합니다!
