Auto Cad_불필요한 선 일괄로 자르기

도면을 작성하다 보면 기준선을 중심으로 한쪽 영역의 모든 선들을 일괄로 잘라내야 하는 경우가 생겨요!
예를 들어 도곽 바깥으로 불필요하게 삐져나온 선들 때문에 도면이 지저분하지는 경우가 이런 상황이지요!!

이럴 때 유용하게 사용할 수 있는 명령아가 바로 EXTRIM입니다!!
EXTRIM은 일반  TRIM명령어보다 빠르게 특정 객체를 기준으로 양쪽 영역을 한 번에 잘라주는 기능입니다!!

이번 포스팅에서는  Auto CAD에서 범위 밖의 필요 없는 선을 일괄로 잘라낼 수 있는 방법에 대해 EXTRIM의 사용법부터 주의사항까지 소개해보려고 해요~



1.EXTRIM 이란?

EXTRIM은 기준 객체를 중심으로 외부 또는 내부 한 방향에 있는 모든 선을 일괄로 잘라내는 기능이에요~

일일이  TRIM명령으로 선을 자르지 않아도 돼서 시간을 크게 단축할 수 있다는 장점이 있어요!



2.EXTRIM 사용법

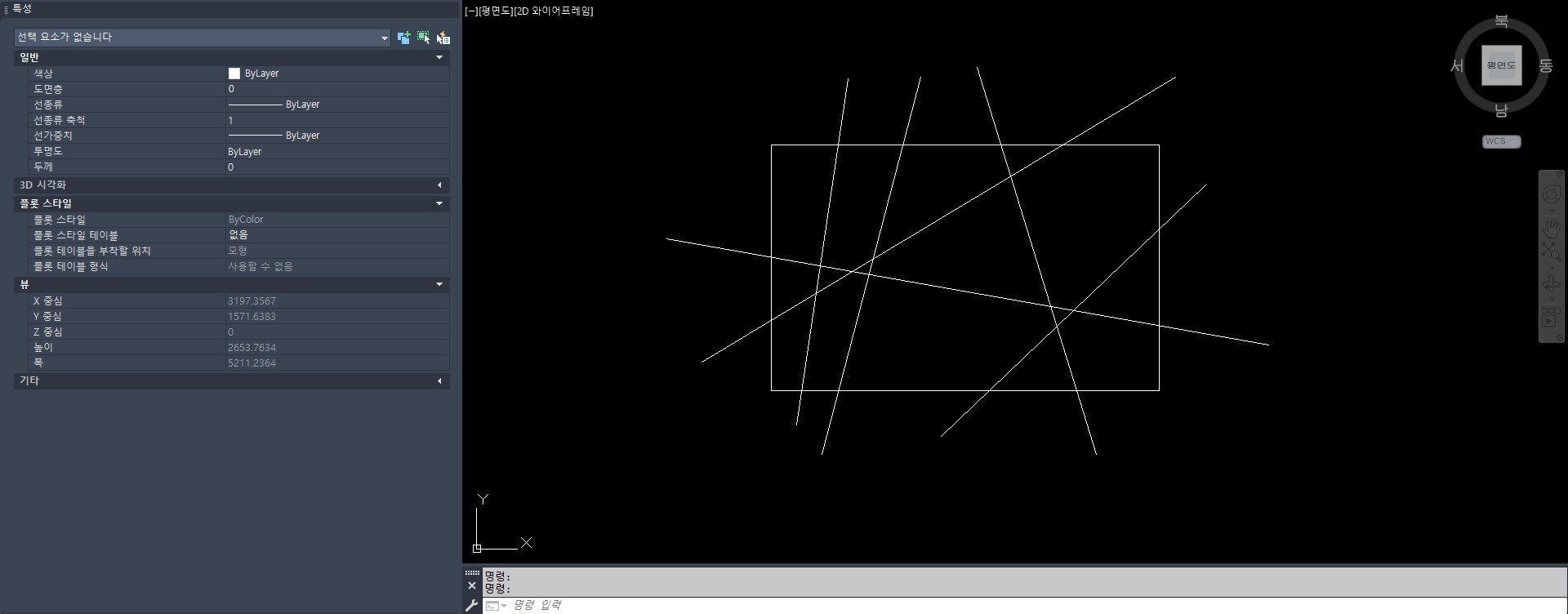

<도면 예시>

위의 그림과 같은 도면이 있다고 가정해 보겠습니다!!

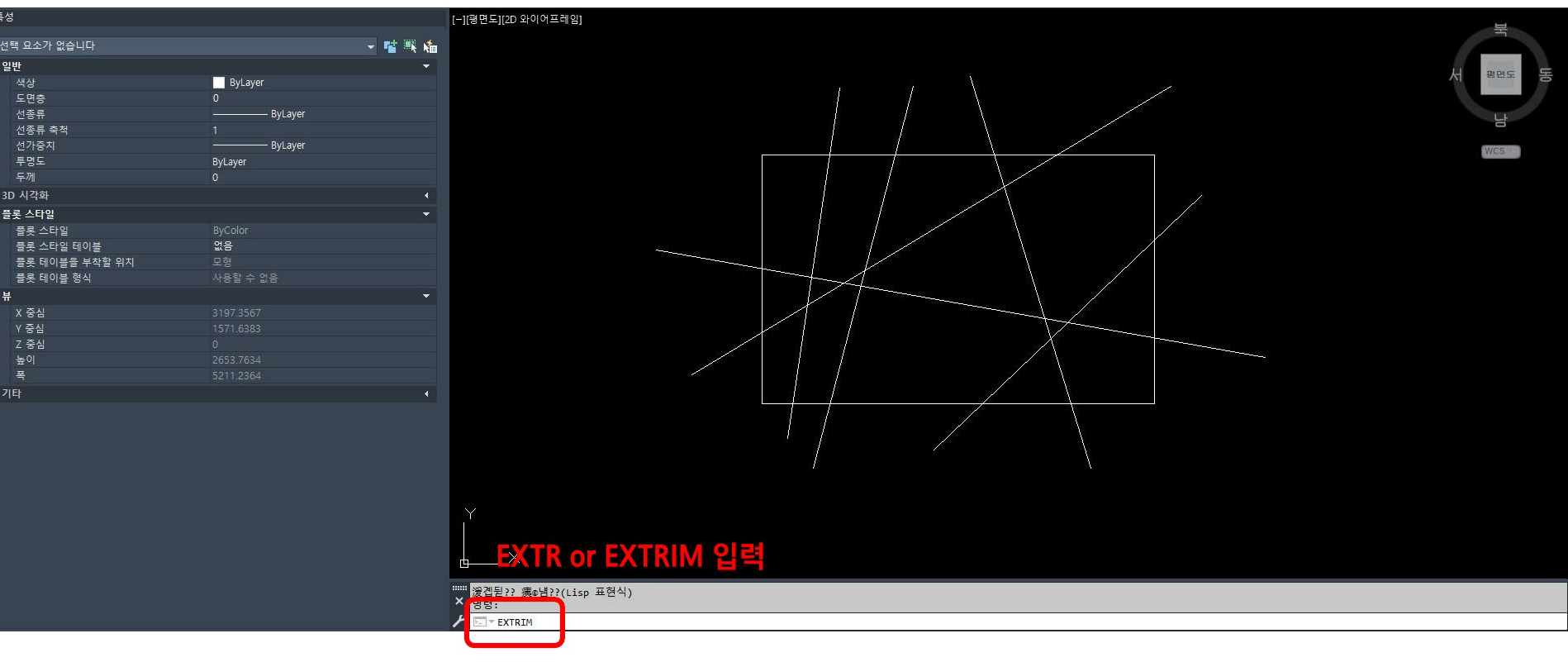

<EXTIRM 명령어 입력>

EXTR 혹은 EXTRIM을 입력한 후 엔터를 누른 뒤

간단히 자르고자 하는 기준선을 선택한 뒤 마우스 커서를 기준선 외부와 내부 중 한쪽방향으로 클릭하는 것으로 작동됩니다!!

기준선에 접하고 있는 중첩된 선이 클릭한 방향에서 없어지는 모습을 확인하실 수 있을 거예요!!

아래의 이미지는 EXTRIM을 적용한 후 결과예요~
기준선을 기준으로 한쪽 선이 한 번에 정리된 모습입니다!!

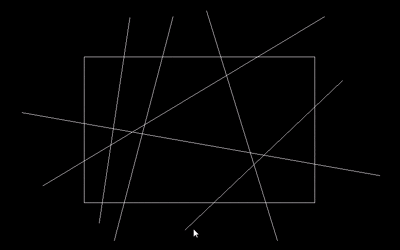

<기준 내부의 객체 EXTRIM>

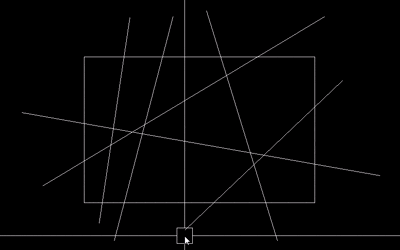

<기준 외부의 객체 EXTRIM>



3. 실무 활용 예시

• 구획한 라인을 기준으로 도로선만 삭제할 경우
• 건물 외곽선을 중심으로 외부 레이어를 정리할 때
• 입면도 창호의 기준선에 걸친 메지선 등의 벽체선을 정리할 때
• 벽체 작성 시 벽체선 보다 더 돌출된 선 정리 시 사용



4.EXTRIM 장점 및 주의사항

• 기준 객체는 선/다각형/원/호 등 여러 요소에 적용이 가능합니다.
• 잘라낼 객체가 기준선과 교차해야 명령이 작동됩니다
  기준선에 교차하지 않을 경우 TRIM이 원활하게 작동하지 않아요
• EXTRIM과 TRIM의 차이점은 아래 표와 같으니 참고해 주세요

기능	EXTRIM	TRIM
방식	기준선 클릭 + 방향 클릭	기준선 + 자르고자 하는 선 클릭
작동 방식	기준선 내부와 외부를 선택하여 전체를 잘라냄	기준선을 중심으로 원하는 선을 마우스로 클릭하여 잘라냄
효율성	클릭 2번으로 일괄 정리 가능	반복 클릭 필요
상황	대량 정리,반복선 정리 시 사용	정밀한 작업 시 사용

• 열린 POLYLINE이나 분리된 선을 기준으로 사용할 경우 예상과 다른 결과가 나올 수 있으므로 닫힌 선에서 사용 권장
• 기준선 복수 선택이 제한적이므로 하나의 기준선만 사용하는 것이 좋습니다!
• 3D도면에서는 사용이 불가능하므로 Z값을 0으로 설정한 후에 사용하세요!
• EXTRIM은 기준 객체 선택 후 방향 선택까지가 한 번의 사이클 이므로, 실수로 반대구역을 잘랐을 경우 UNDO 실행 후 다시 명령어를 실행시켜야 합니다. 또한 기준선을 원하지 않은 선을 실수로 선택한 경우에도 다시 명령어를 실행해야 합니다!



5.EXTRIM 명령어 사용이 안 될 경우 해결방법

Express Tools설치확인
- EXTRIM은 기본 Auto CAD 기능이 아닌 Express Tools에 포함된 명령어입니다
- 설치가 되어있지 않다면 명령어 인식이 어려울 수 있어요!
- Auto CAD설치 시 설치 항목에 체크하여 설치하실 수 있습니다!



6. 마무리

도면 작업 중 선 정리가 필요한 순간 EXTRIM 명령을 기억해 두면 작업 속도와 정확도 모두 잡을 수 있어요!!
정리, 마감, 선 클린업이 필요한 시점에서 적극적으로 활용해 보면 작업하는 것에 있어 아주 큰 도움이 되는 기능입니다!!

또한, 도면 작업시간이 부족해 빠르게 선들을 정리하고 싶으셨던 분이나, 불필요한 선 제거를 일일이 TRIM기능을 사용하여 정리하는 것이 답답하셨던 분들에게는 꼭 추천드리는 기능입니다!

도면의 선들이 복잡하게 꼬여 있거나 정리할 선이 너무 많아 고민이었다면 기준선을 잡고 클릭 한 번이면 완벽한 정리가 끝나게 되는 EXTRIM을 활용하여 해결해 보는 것도 시간단축과 작업효율에 큰 도움이 될 거예요!!
