Auto Cad_기초 익히기 part#1

Auto CAD는 복잡한 도면을 정확하고 빠르게 제작할 수 있는 설계 도구예요!
하지만 처음 CAD를 접하면 낯선 명령어와 도구들로 인해 막막함을 느끼는 경우가 많죠!!

그럴 때 가장 먼저 익혀야 할 것은 바로 기초 명령어 4종세트!!!
즉, line / copy / offset / move입니다!

이번 글에서는 이 네 가지 기본 명령어에 대하여 자세히 소개하고, 실제 실무에서 어떻게 활용되는지까지 예시를 통하여 알려드리는 시간을 가져보겠습니다~



1.LINE - 도면의 시작은 언제나 선

LINE명령어는 가장 기본적인 도면 요선인 직선을 그리는 기능입니다!
기준점과 끝점을 지정해 직선을 작성할 수 있으며, 연속적인 선을 그릴 수도 있습니다

①사용법

• LINE(단축키 : L)
• LINE(L) - 시작점 지정 클릭 - 끝 점 지정 클릭

②사용예시

• 평면도 외곽선 그리기
• 중심선 작업
• 구조기둥간격 표현
• 그 외 CAD에서 가장 중요하고 기본이 되는 명령어

③활용 팁

• F8(직각모드)를 켜면 90도 방향으로만 선이 그려져 정밀도가 향상됩니다
• 좌표 입력방식(@0,0,0)을 입력하여 사용하면 수치 기반의 선도 작성이 가능해집니다.

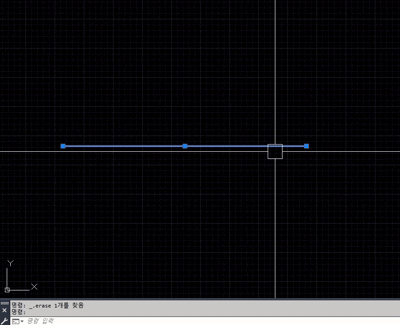

<LINE 명령어 사용 모습>



2. COPY - 반복되는 객체, 일일이 그리지 마세요

COPY명령어는 선택한 객체를 다른 위치에 복제할 수 있는 기능입니다.

①사용법

• COPY(단축키 : CO)
• COPY(CO) - 복사하고자 하는 객체 선택 - 기준점 선택 - 복사할 위치 클릭

②사용예시

• 동일한 벽체, 기둥 반복 배치
• 동일한 가구 배치
• 동일한 창호 배치

③활용 팁

• COPY명령어 입력 후 [모드(O)] - [다중(M)] 입력 시 한 번에 여러 위치에 복사 가능
• 기준점 선택 시 객체의 의미 있는 위치(EX : 끝점, 중심점)를  지정하면 정렬이 쉬워집니다.

<COPY 명령어 사용 모습>



3. OFFSET - 일정 간격 유지, 빠른 복사

OFFSET명령어는 선, 폴리선, 원 등을 일정 간격으로 평행하게 복사할 수 있는 명령어입니다.

①사용법

• OFFSET(단축키 : O)
• OFFSET(O) - 원하는 간격 입력 - 복사할 객체 선택 - 복사할 방향 클릭

②사용예시

• 벽체 두께 표현
• 도로 중심선 및 차선 구성
• 반복되는 선 구조 작성

③활용 팁

• POLYLINE과 함께 사용하면 외곽 윤곽선 작업도 간편하게 가능
  (POLYLINE 명령어는 PART#3에서 다루겠습니다!)
• OFFSET 명령어 입력 후 [통과점(T)] 옵션 사용 시 거리 대신 특정 클릭 지점 기준으로 복사 가능

<OFFSET 명령어 사용 모습>



4. MOVE - 정확한 이동은 도면 정리의 핵심

MOVE 명령어는 객체를 다른 위치로 이동시키는 명령어로, 도면을 정리하거나 정확한 배치를 할 때 필수입니다.

①사용법

• MOVE(단축키 : M)
• MOVE(M) - 이동하고자 하는 객체 선택 - 기준점 선택 - 이동할 위치 클릭

②사용예시

• 가구등 위치 조정
• 벽체 배열 변경
• 객체 간격 재조정

③활용 팁

• 숫자를 입력하는 방식으로 정확한 수치의 정밀한 이동 가능
• Object snap(객체 스냅) 기능 사용을 병행하면 원하는 지점에 정확한 이동 가능(Object snap의 정확한 기준점 확인 필요)

<MOVE 명령어 사용 모습>



5. 요약정리

명령어	기능	단축키
Line	선을 직접 작성하는 기본 명령어	L
Copy	동일 객체를 복사	CO
Offset	일정한 간격으로 평행 복사	O
Move	객체를 기준점 기준으로 이동	M



6. 실무 팁

• 명령어 입력 후 옵션을 주의 깊게 읽고 응용하는 습관을 들여야 해요!
• 객체 스냅(Object Snap)을 잘 활용해야 해요!
• 단축키를 손에 익히는 연습이 필요해요. 단축키가 손에 익게 되면 작업속도가 2배 이상 빨라져요!
• 모든 명령어는 ESC키로 중간 취소가 가능합니다!



7. 다음 편 예고

오늘은 이렇게 LINE, COPY, OFFSET, MOVE에 대하여 알아봤어요!!

다음 PART#2에서는 TRIM, EXTEND, MIRROR, ROTATE를 다룰 예정이에요~

도면을 다듬고 정리하는데 필수적인 명령어들이니 PART#2도 많이 기대해 주세요!!
