Auto Cad_시스템 변수 프록시 정보 알림창 가리기

오토캐드 파일을 열었을 때 아래 사진과 같이 프록시 정보라는 알림 창과 함께  '프록시 그래픽 표시 안 함'/ '프록시 그래픽 표시'/ '프록시 경계 상자 표시'와 같은 알림이 있는 창이 뜨면서 도면을 열 때마다 한 번 더 확인 버튼을 눌러야 했던 적이 있을 거예요~

매번 나올 때마다 귀찮았던 알림 창을 단 하나의 명령어로 숨길 수가 있어요!!

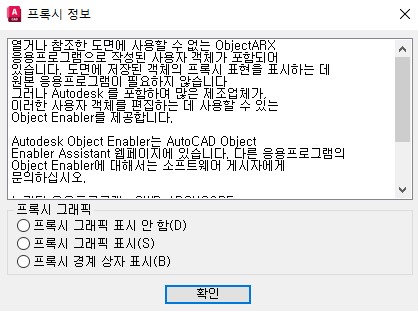

<PROXY 정보 알림창>

1.PROXY객체란?

PROXY객체는 다른 소프트웨어나 확장 툴에서 생성한 Auto CAD에서 직접 인식하지 못하는 특수 객체를 말해요

예를 들어, REVIT이나 ArchiCAD 등에서 작성된 도면을 Auto CAD에 가져와서 열었을 때 해당 프로그램의 고유 객체는 Proxy 객체로 표시되게 됩니다!!



2. 매개변수 사용법

매개변수의 명령어는 조금 길지만 사용법은 아주 간단해요!!

명령어는 Proxynotice이에요!!

명령어를 입력한 후 Proxy 정보 알림 창을 활성화/비활성화의 여부를 선택할 수 있어요!!
단순히 숫자 <1>과 <0>으로 간단하게 설정을 바꿀 수 있죠!

아래 표는 0과 1이 가지고 있는 설정 값의 의미를 나타내니 명령어를 입력한 후 반듯이 참고해 주세요~

값	의미
1	PROXY 객체가 있을 때 알림창 표시(기본값)
0	아무런 알림 없이 도면 열기

초기에는 알림이 켜져 있는 상태 <1>로 설정이 되어있을 거예요~

<초기 설정 모습>

명령어를 입력 후 사진과 같이 '새 입력 값 입력'이라는 문구가 보이면 '0'을 누르고 엔터를 치시면 모든 설정이 끝난답니다!

설정이 완료되었다면 다시 CAD를 실행하였을 때 아래 이미지와 같이 Proxy정보 알림 창이 숨겨진 것을 확인하실 수 있을 거예요!!

<Proxy 알림창을 표시했을 경우>

<Proxy 알림창을 숨긴 경우>



명령어를 암기가 어려우실 경우 OPTIONS에 들어가서 설정하는 방법도 있으니 아래 사진도 함께 참고해 두면 좋습니다~

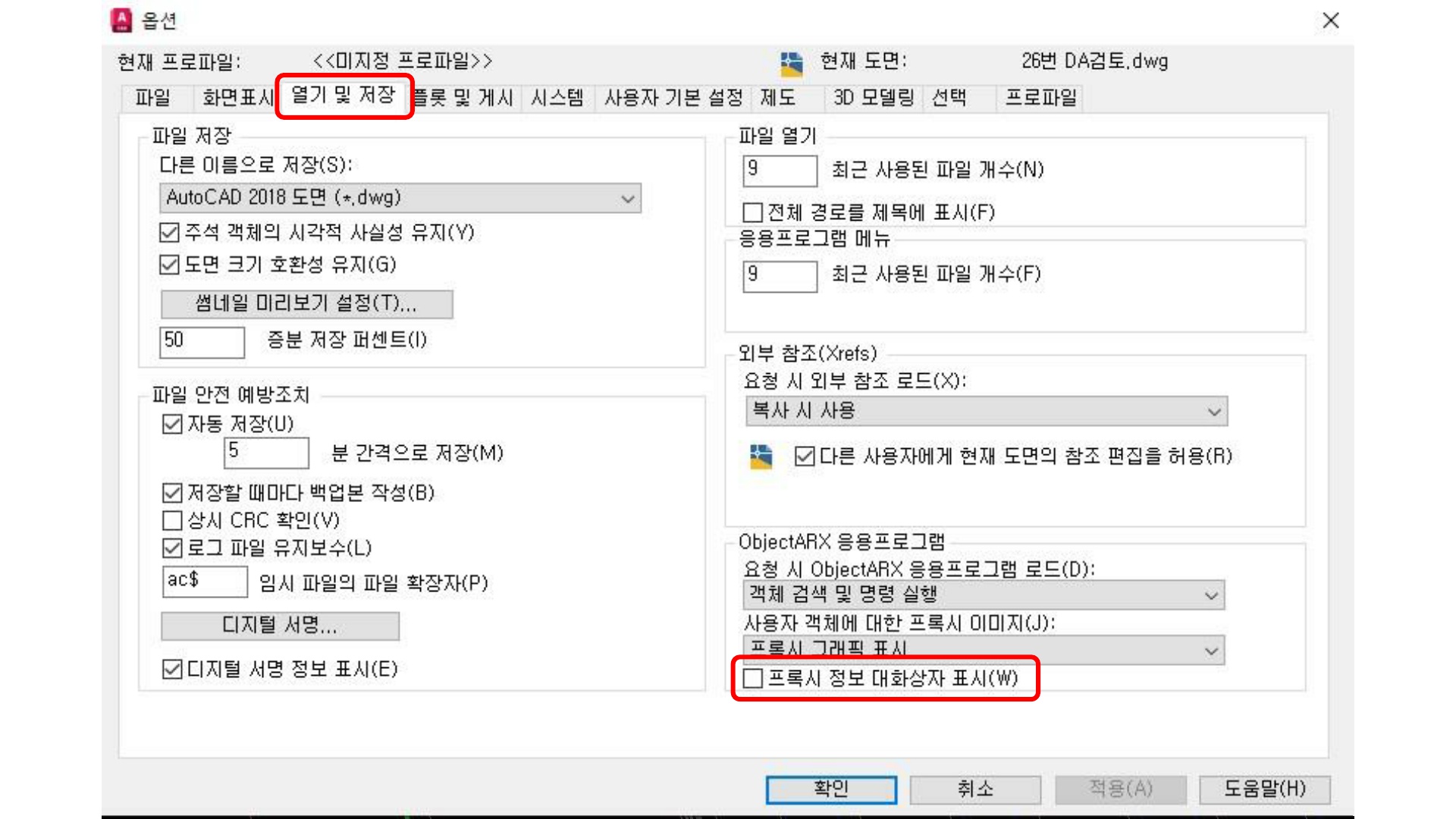

<OPTIONS - 열기 및 저장 - '프록시 정보 대화상자 표시' 체크>

<옵션창 설정>



3. 실무자들이 겪는 문제

• 반복적으로 경고창을 닫아야 하는 번거로운 작업 필요
• LISP 등의 자동화 시스템을 사용하거나 여러 도면을 일괄 오픈 시 진행 중단 문제
• 도면을 받고 열 때마다 도면에 문제가 있는 줄 아는 착각을 하는 상황

이렇게 Proxynotice를 <0>으로 바꿔서 알림창을 숨기는 것만으로도 작업을 함에 있어 굉장히 쾌적한 작업 환경을 만들 수가 있습니다~



4. Proxy객체 자체를 정리

주의 사항으로는 Proxynotice 설정은 알림 창만 끄는 것이지 PROXY 객체 자체를 제거하거나 숨기는 기능은 아니에요!!

도면 안의 PROXY 객체가 제대로 표시되니 않으면 외형이 깨지거나 도면 일부가 보이지 않을 수 있으니 이건 꼭 알아야겠죠??

하지만 아래에 있는 명령어로 Proxy객체 자체를 정리할 수도 있어요~

• -Exporttoautocad 명령어를 사용하면 Proxy 객체를 일반 CAD객체로 변환시켜 저장할 수 있습니다
• Proxygraphics 값을 1로 설정하면 도면에 Proxy객체의 그래픽 정보만 저장되어 표시가 가능해집니다

아래 표에서 정리해 드릴 테니 참고해 주세요!!

항목	설정값	특징
Proxynotice	<0> / <1>	CAD open 시 Proxy 정보창 가리기
-Exporttoautocad	옵션에 따른 명령	기본 객체로 분해된 모든 Proxy AEC 객체와 함께 새버전의 도면 파일 작성 가능
Proxygraphics	<0> / <1>	프록시 객체 이미지를 도면에 저장할지 여부를 지정



5. 실무 팁

• 여러 도면을 한 번에 열 때는 Proxynotice를 <0>으로 설정하고 진행하면 알림 중단 없이 손쉬운 작업 가능
• 단, 외부 프로그램(ex:REVIT, ArchiCAD)에서 작성된 도면이라면 Proxy 객체가 중요한 정보일 수 있으므로 주의 필요



6. 마무리

오늘은 AutoCAD의 매개변수 중 하나인 Proxynotice에 대하여 알아봤습니다!! 귀찮은 게 싫으신 분들에게도 아주 유용한 매개변수 명령어지만 제가 사용하고 있는 중인 Cad dream이나 다른 플러그인에 있는 자동화 명령을 사용하시는 분들에게도 아주 도움이 많이 될 수 있는 설정이니 꼭 필요하신게 아니라면 매개변수 값을 <0>으로 두고 사용하시게 되면 아주 편리한 작업이 될 수 있다고 생각합니다!!
